第六章 网络子系统

6.1 操作系统原理：网络协议栈的本质

6.1.1 为什么需要协议栈

计算机网络的核心问题是：如何在不可靠的物理媒介（以太网、WiFi、光纤）上实现可靠、高效、有序的数据传输。问题本身比较复杂，因此网络协议采用分层设计，每一层负责特定的功能，通过接口与上下层交互。

OSI 七层模型 vs TCP/IP 四层模型：

Linux 内核实现了从网络接口层（链路层）到传输层的完整协议栈，应用层协议由用户态实现。

6.1.2 分层的好处

1. 模块化：每层独立实现，可以单独修改和优化（如更换拥塞控制算法不影响 IP 层）。

2. 复用性：上层协议可以复用下层服务（TCP 和 UDP 都使用 IP，IP 可以运行在以太网、WiFi、PPP 等多种链路层之上）。

3. 可测试性：每层可以独立测试和调试。

4. 互操作性：不同厂商的实现只要遵循相同的协议接口，就可以互通。

6.1.3 套接字（Socket）抽象

**Socket（套接字）**是操作系统为应用程序提供的网络编程接口，是应用层与内核协议栈之间的桥梁。Socket 抽象了不同协议族（IPv4/IPv6/Unix域）和不同套接字类型（流/TCP、数据报/UDP、原始）的差异，为应用提供统一的接口。

Socket 的核心操作：

• socket()：创建套接字，指定协议族（AF_INET/AF_INET6/AF_UNIX）、类型（SOCK_STREAM/SOCK_DGRAM/SOCK_RAW）、协议。

• bind()：绑定本地地址和端口。

• listen()：标记为被动套接字，开始监听连接请求，创建半连接队列和全连接队列。

• accept()：从全连接队列取出已完成三次握手的连接，返回新的套接字。

• connect()：主动发起连接（TCP 三次握手）。

• send()/recv()：发送/接收数据。

• close()：关闭套接字（TCP 四次挥手）。

Socket 的内核结构：struct socket 是 VFS 层的抽象（socket 也是一种文件，有文件描述符），struct sock（简称 sk）是协议层的抽象，包含协议特定的状态和缓冲区。

6.2 Linux 网络栈全景

┌─────────────────────────────────────────────────────────────┐

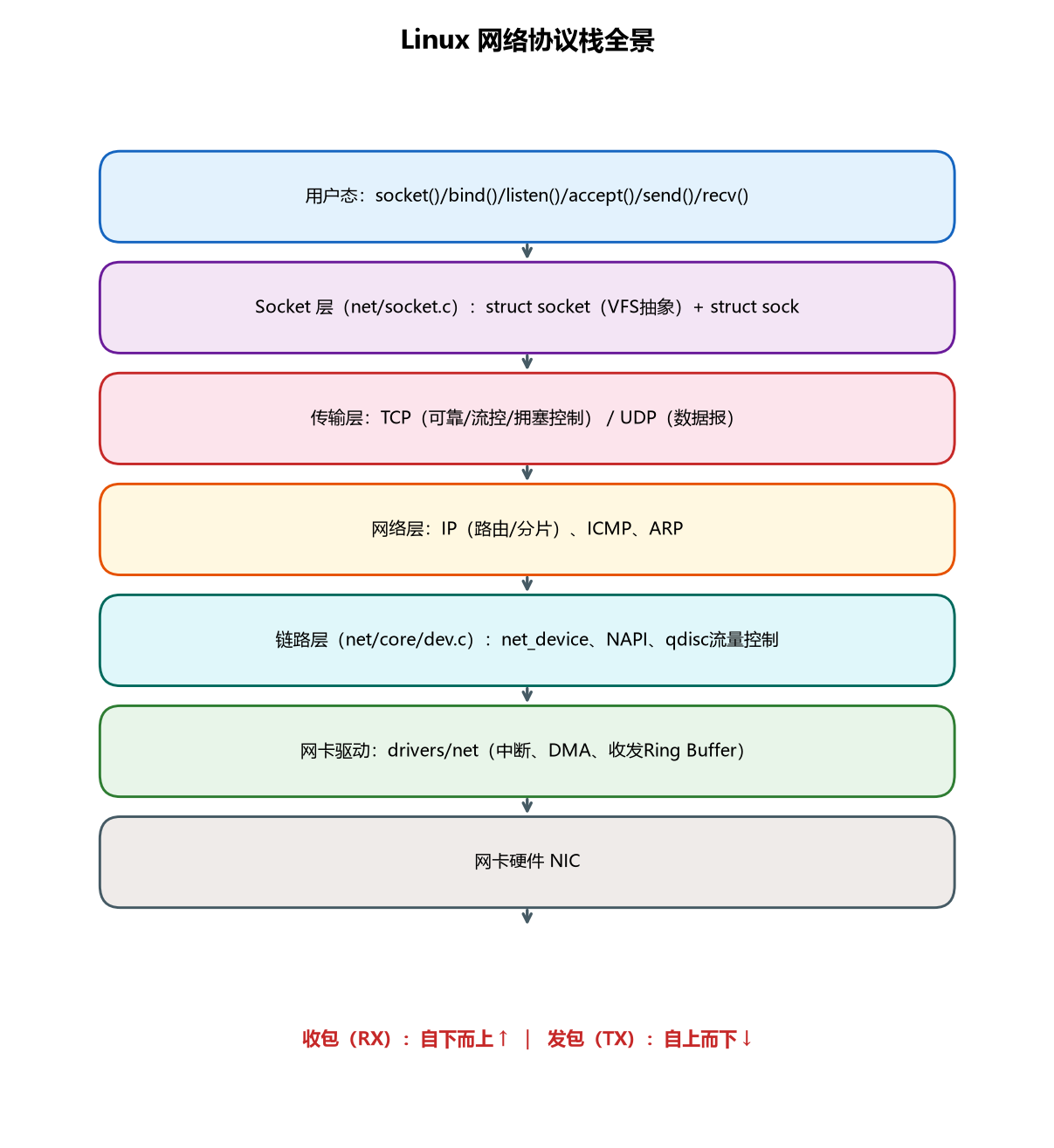

│                       用户态应用程序                            │
│         socket()/bind()/listen()/accept()/connect()           │
│              send()/recv()/read()/write()                     │
├─────────────────────────────────────────────────────────────┤
│                  系统调用接口（SCI）                              │
├─────────────────────────────────────────────────────────────┤
│  Socket 层（net/socket.c）                                      │
│  struct socket（VFS 抽象）+ struct sock（协议抽象）             │
│  套接字创建、绑定、监听、连接、收发、关闭                         │
├─────────────────────────────────────────────────────────────┤
│  传输层（net/ipv4/tcp.c, udp.c, ...）                          │
│  TCP：连接管理、流量控制、拥塞控制、可靠传输、重传               │
│  UDP：无连接数据报、校验和                                       │
│  发送缓冲区 / 接收缓冲区（sk->sk_send_head / sk_receive_queue） │
├─────────────────────────────────────────────────────────────┤
│  网络层（net/ipv4/ip_input.c, ip_output.c, ip_forward.c）     │
│  IP：路由查找、分片与重组、TTL、校验和                           │
│  ICMP：差错报告与查询（ping/traceroute）                        │
│  ARP：IP 地址到 MAC 地址的解析（net/ipv4/arp.c）               │
├─────────────────────────────────────────────────────────────┤
│  链路层（net/core/dev.c, net/ethernet/eth.c）                  │
│  设备无关层：net_device 抽象、NAPI、流量控制（qdisc）、          │
│  VLAN、桥接、发包（dev_queue_xmit）、收包（netif_rx/napi_gro_receive）│
├─────────────────────────────────────────────────────────────┤
│  驱动层（drivers/net/ethernet/, drivers/net/wireless/, ...）   │
│  网卡驱动：初始化、中断处理、DMA、发送队列、接收队列              │
├─────────────────────────────────────────────────────────────┤
│                       网卡硬件（NIC）                             │
│         以太网控制器 / WiFi 芯片 / 光纤网卡                       │
└─────────────────────────────────────────────────────────────┘

6.3 核心数据结构：struct sk_buff 详解

6.3.1 sk_buff 的设计思想

**struct sk_buff（socket buffer，简称 skb）**是 Linux 网络栈中最重要的数据结构，代表一个网络数据包。它贯穿整个协议栈，从驱动收包到应用层接收，从应用层发送到驱动发包，都使用 skb 表示数据包。

skb 的设计需要满足以下要求：

1. 分层协议头的高效处理：数据包在协议栈中逐层传递，每层添加/移除自己的协议头。skb 需要支持高效地在数据区前后添加/移除头部，无需数据拷贝。

2. 分散/聚集（Scatter-Gather）：数据包的数据可能分散在多个内存页中（如用户态缓冲区、页缓存），skb 需要支持分散内存的引用，无需拷贝到连续缓冲区。

3. 零拷贝（Zero-Copy）：在可能的情况下，数据包数据在协议栈传递过程中不拷贝，只传递指针和元数据。

4. 克隆（Clone）：同一个数据包可能需要发送给多个接收者（如多播、tcp 备份、流量控制），skb 支持克隆元数据但共享数据区。

5. 高效内存管理：网络数据包数量巨大，skb 的分配和释放需要高效，使用专门的缓存（kmem_cache）和每 CPU 缓存。

6.3.2 sk_buff 结构详解

源码位置：include/linux/skbuff.h

struct sk_buff {
    /* 链表节点：用于将 skb 链接到各种队列（接收队列、发送队列等） */
    union {
        struct {
            struct sk_buff *next;     /* 链表下一个 */
            struct sk_buff *prev;     /* 链表上一个 */
            union {
                struct net_device *dev;  /* 接收/发送的网络设备 */
                unsigned long dev_scratch; /* 驱动私有临时数据 */
            };
        };
        struct rb_node rbnode;        /* 红黑树节点（用于 TCP 重组、netem 等） */
        struct list_head list;         /* 通用链表节点 */
    };

    struct sock *sk;                   /* 关联的 socket（传输层） */

    ktime_t tstamp;                    /* 时间戳（收包时间/发包时间） */

    /* 控制缓冲区：48 字节，各层私有数据，跨层需 clone 才能保留 */
    char cb[48] __aligned(8);

    /* 路由缓存和析构函数 */
    union {
        struct {
            unsigned long _skb_refdst;  /* 路由缓存（dst_entry） */
            void (*destructor)(struct sk_buff *skb);  /* 析构函数 */
        };
        struct list_head tcp_tsorted_anchor;  /* TCP 时间排序锚点 */
    };

    /* 长度信息 */
    unsigned int len,                   /* 总长度（协议头 + 数据，线性区 + 分片） */
                 data_len;              /* 分片数据长度（非线性区数据长度） */
    __u16 mac_len,                      /* MAC 头长度 */
          hdr_len;                      /* 已写协议头长度（克隆时使用） */

    __u16 queue_mapping;                /* 发送队列映射（多队列网卡） */

    /* 标志位 */
    __u8 cloned:1,                      /* 是否是克隆 */
         nohdr:1,                       /* 不分配头部空间 */
         fclone:2,                      /* fast clone 状态 */
         peeked:1,                      /* 被 peek 过（MSG_PEEK） */
         head_frag:1,                   /* 线性区是 frag（分片） */
         pfmemalloc:1,                  /* 来自内存预留分配（回收上下文） */
         pp_recycle:1;                  /* page_pool 回收标记 */

    /* 协议头偏移（相对于 head） */
    sk_buff_data_t transport_header;    /* 传输层头偏移（TCP/UDP 头） */
    sk_buff_data_t network_header;      /* 网络层头偏移（IP 头） */
    sk_buff_data_t mac_header;          /* MAC 层头偏移（以太网头） */

    /* 数据指针 */
    sk_buff_data_t tail;                /* 数据末尾偏移 */
    sk_buff_data_t end;                 /* 线性缓冲区末尾偏移 */
    unsigned char *head;                /* 线性缓冲区起始地址 */
    unsigned char *data;                /* 当前数据起始地址（随协议层移动） */
    unsigned int truesize;              /* skb 总大小（结构体内存 + 数据缓冲区） */
    atomic_t users;                     /* 引用计数 */

    /* 分片列表（非线性区数据，分散在多个内存页中） */
    skb_frag_t frags[MAX_SKB_FRAGS];    /* 分片数组（默认 17 个） */
    /* ... */
};

6.3.3 数据区与协议头操作

skb 的数据区布局：

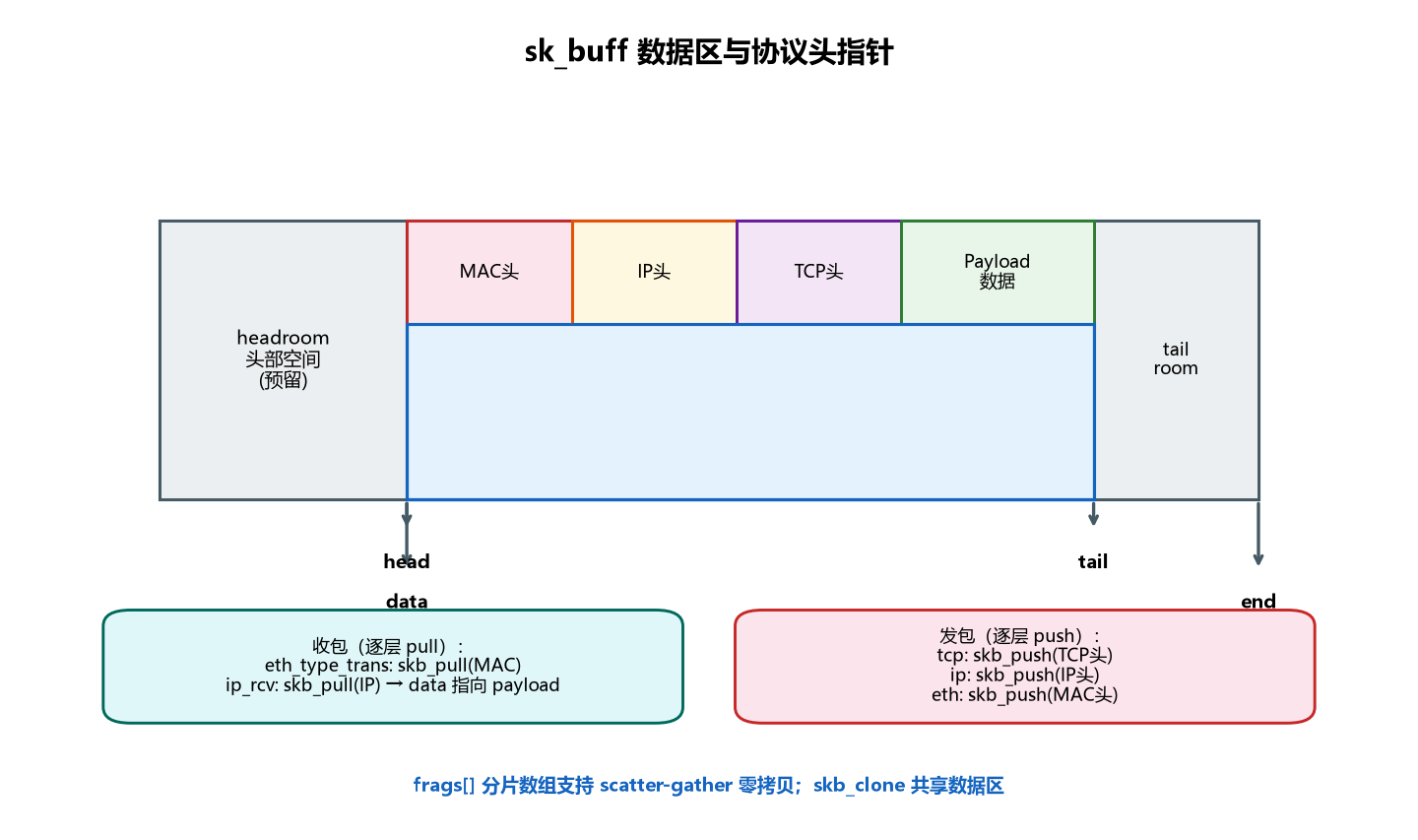

低地址                                                          高地址
┌───────────────────────────────────────────────────────────────┐
│  head                                                           │
│  │                                                              │
│  ├── 头部空间（headroom）：用于添加协议头（发包时）            │
│  │                                                              │
│  ├── data：当前协议数据起始                                     │
│  │   │                                                          │
│  │   ├── MAC 头（14字节）                                      │
│  │   ├── IP 头（20字节）                                       │
│  │   ├── TCP 头（20字节）                                      │
│  │   └── 数据 payload                                           │
│  │                                                              │
│  ├── tail：数据末尾                                             │
│  │                                                              │
│  └── 尾部空间（tailroom）：用于添加数据或尾部协议头            │
│                                                                  │
│  end：线性缓冲区末尾                                            │
└───────────────────────────────────────────────────────────────┘

关键操作函数：

收包时的协议头移除过程：

驱动收到数据包：data 指向 MAC 头
  → eth_type_trans()：skb_pull(skb, ETH_HLEN)，data 指向 IP 头
  → ip_rcv()：处理 IP 头，skb_pull(skb, ip_hdrlen)，data 指向 TCP/UDP 头
  → tcp_v4_rcv()/udp_rcv()：处理传输层头，data 指向 payload
  → 复制 payload 到用户态

发包时的协议头添加过程：

应用层发送数据：data 指向 payload
  → tcp_sendmsg()/udp_sendmsg()：skb_push() 添加 TCP/UDP 头
  → ip_queue_xmit()：skb_push() 添加 IP 头
  → dev_queue_xmit()：skb_push() 添加以太网头
  → 驱动发送：data 指向 MAC 头，整个数据包发送到网卡

6.3.4 分片（frags）与 Scatter-Gather

skb 的数据分为两部分：

1. 线性区（linear area）：head 到 end 的连续内存缓冲区，data 到 tail 是实际数据。

2. 非线性区（non-linear area / frags）：frags[] 数组，每个元素是一个 skb_frag_t，指向一个内存页中的一段数据。

len = (tail - data) + data_len，其中 data_len 是所有 frags 的数据长度之和。

为什么需要 frags？

• 发送大数据时，数据可能来自用户态缓冲区（分散在多个物理页）或页缓存，不需要拷贝到连续的线性区，直接通过 frags 引用这些页，实现零拷贝。

• 网卡支持 Scatter-Gather DMA（NETIF_F_SG），可以直接从分散的内存页中读取数据发送，无需内核组装成连续缓冲区。

6.3.5 skb 的分配与释放

skb 使用专门的 kmem_cache 分配（skbuff_head_cache），数据缓冲区单独分配。常见的分配函数：

• alloc_skb()：分配 skb 和指定大小的线性数据缓冲区。

• netdev_alloc_skb()：为网卡接收分配 skb，预留了足够的头部空间。

• dev_alloc_skb()：netdev_alloc_skb() 的别名。

• skb_clone()：克隆 skb，共享数据区（引用计数）。

释放：kfree_skb() 减少引用计数，为 0 时释放 skb 和数据缓冲区。

6.4 收包路径（Receive Path）

6.4.1 收包全景

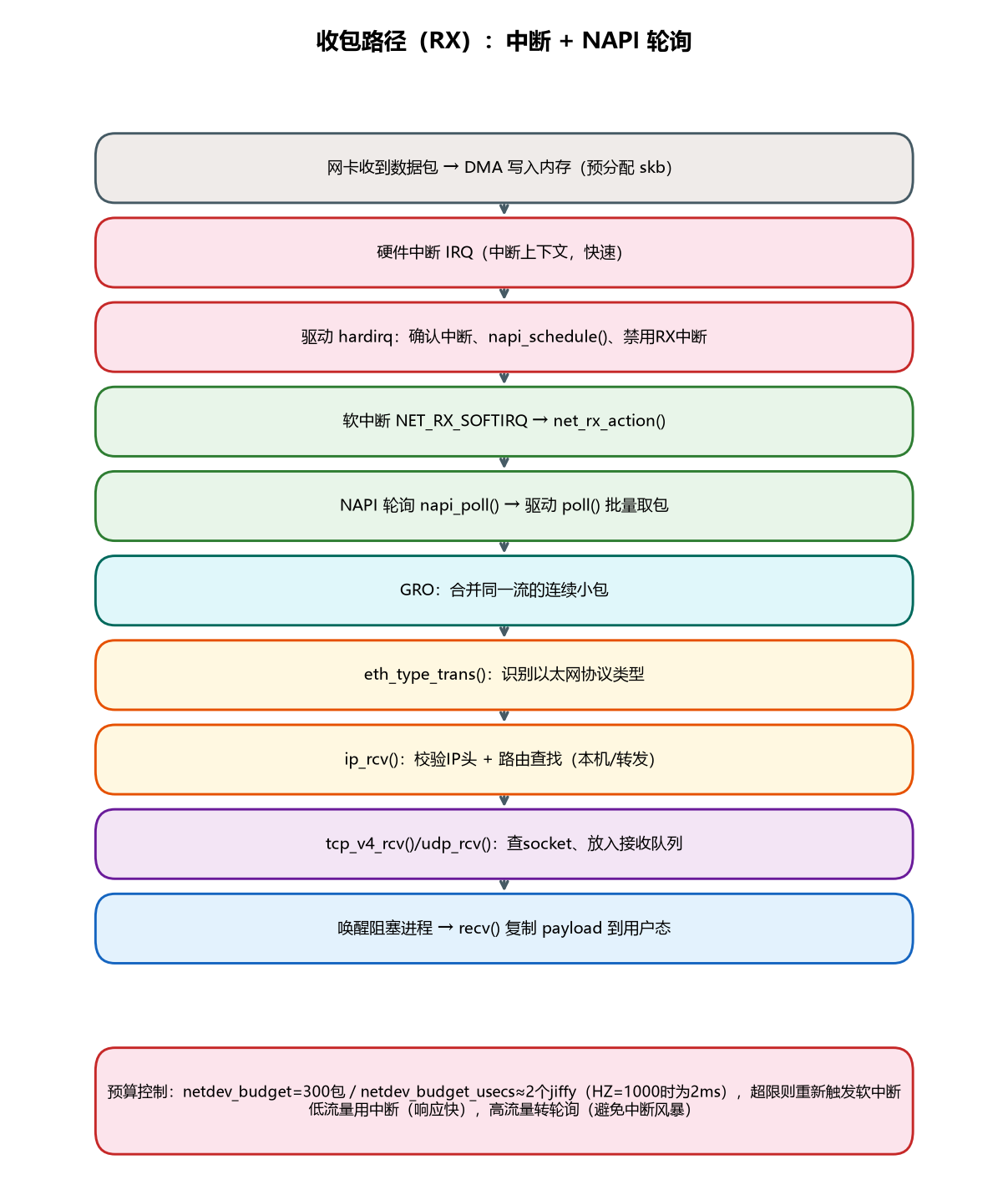

网卡收到数据包
  │
  ▼ DMA：网卡将数据包从网络复制到内存（驱动预先分配的 skb 缓冲区）
  │
  ▼ 硬件中断（IRQ）：网卡触发中断通知 CPU
  │
  ▼ 驱动中断处理程序（Hard IRQ，中断上下文）
  │  1. 确认中断（清除中断状态寄存器）
  │  2. 禁用接收中断（避免中断风暴）
  │  3. 调用 napi_schedule() 调度 NAPI 软中断
  │  4. 快速返回（不处理数据包内容）
  │
  ▼ 软中断 NET_RX_SOFTIRQ → net_rx_action()（不可睡眠；常允许硬中断进入）
  │
  ▼ NAPI 轮询：napi_poll() → 驱动的 poll() 方法
  │  批量从网卡接收队列取包（最多 budget 个包或 2ms 时间）
  │  每个包调用 napi_gro_receive()
  │
  ▼ GRO（Generic Receive Offload）：将多个小的 TCP 包合并为一个大包
  │  减少协议栈处理开销
  │
  ▼ 协议栈处理
  │  ├─ 链路层：eth_type_trans() 识别协议（IP/ARP/VLAN/PPPoE）
  │  ├─ 网络层：ip_rcv() → ip_rcv_finish() → 路由查找
  │  │     ├─ 本机包 → ip_local_deliver() → 传输层
  │  │     └─ 转发包 → ip_forward() → ip_output() → 发送路径
  │  ├─ 传输层：
  │  │     ├─ TCP → tcp_v4_rcv() → 查找 socket → 放入接收队列 → 唤醒进程
  │  │     └─ UDP → udp_rcv() → 查找 socket → 放入接收队列
  │  └─ 其他协议（ICMP/IGMP 等）
  │
  ▼ 应用层：recv()/read() 从 socket 接收队列复制数据到用户态缓冲区

6.4.2 NAPI 机制详解

**NAPI（New API）**是 Linux 网络收包的核心机制，解决了传统中断驱动收包在高流量下的"中断风暴"问题。

传统中断驱动的问题：

• 每个数据包到达都触发一次中断。

• 高流量下（如 10Gbps 网卡，每秒数百万包），中断数量巨大，CPU 大部分时间在处理中断，无法处理数据包（活锁，livelock）。

• 中断处理关中断，影响系统响应性。

NAPI 的解决方案：中断 + 轮询结合

• 低流量时：数据包到达触发中断，中断处理程序调度 NAPI 软中断，软中断中处理数据包。

• 高流量时：NAPI 进入轮询模式，持续从网卡取包而不响应接收中断，直到取完或达到预算。处理完后重新开启中断。

• 这样，高流量下中断数量大大减少（不是每个包一个中断，而是批量处理），CPU 可以高效处理数据包。

NAPI 的核心数据结构 struct napi_struct：

struct napi_struct {
    struct list_head poll_list;      /* 软中断的 poll 链表 */
    unsigned long state;             /* 状态（NAPI_STATE_SCHED 等） */
    int weight;                       /* 每次 poll 的最大包数（预算） */
    int (*poll)(struct napi_struct *, int);  /* 驱动的 poll 函数 */
    struct net_device *dev;          /* 所属网络设备 */
    struct list_head dev_list;       /* 设备的 NAPI 链表 */
    struct gro_list gro_hash[GRO_HASH_BUCKETS];  /* GRO 合并哈希表 */
    /* ... */
};

NAPI 的工作流程：

1. 驱动初始化：调用 netif_napi_add() 注册 NAPI，设置 poll 函数和 weight（通常 64）。

2. 中断触发：数据包到达，网卡触发中断。

3. 中断处理：驱动中断处理程序调用 napi_schedule()：

   • 检查 NAPI 是否已经被调度（NAPI_STATE_SCHED 位）。

   • 如果没有，设置 NAPI_STATE_SCHED，将 NAPI 加入当前 CPU 的 softnet_data.poll_list。

   • 触发 NET_RX_SOFTIRQ 软中断。

   • 禁用网卡接收中断（napi_disable 或驱动自行禁用）。

4. 软中断处理：net_rx_action() 遍历 poll_list，调用每个 NAPI 的 poll() 函数：

   • poll() 从网卡接收队列批量取包，最多取 weight 个包。

   • 每个包调用 napi_gro_receive() 送入协议栈。

   • 如果取到的包数等于 weight（说明还有更多包），NAPI 保持调度状态，继续轮询。

   • 如果取到的包数少于 weight（说明队列已空），调用 napi_complete()：

     • 清除 NAPI_STATE_SCHED。

     • 重新启用网卡接收中断。

5. 预算控制：net_rx_action() 有全局预算（netdev_budget，默认 300 包）和时间限制（netdev_budget_usecs，等于 2 个 jiffy，即 2×10^6/HZ 微秒，HZ=1000 时为 2ms），超过则停止处理，剩余的留到下一次软中断。

6.4.3 net_rx_action() 详解

源码位置：net/core/dev.c

static __latent_entropy void net_rx_action(struct softirq_action *h)
{
    struct softnet_data *sd = this_cpu_ptr(&softnet_data);
    unsigned long time_limit = jiffies +
        usecs_to_jiffies(READ_ONCE(netdev_budget_usecs));  /* 时间限制：2 个 jiffy */
    int budget = READ_ONCE(netdev_budget);  /* 包数预算：300 */
    LIST_HEAD(list);
    LIST_HEAD(repoll);

    /* 1. 取出所有需要轮询的 NAPI */
    local_irq_disable();
    list_splice_init(&sd->poll_list, &list);
    local_irq_enable();

    /* 2. 遍历处理每个 NAPI */
    for (;;) {
        struct napi_struct *n;

        if (list_empty(&list)) {
            if (!sd_has_rps_ipi_waiting(sd) && list_empty(&repoll))
                return;  /* 全部处理完，返回 */
            break;
        }

        n = list_first_entry(&list, struct napi_struct, poll_list);
        budget -= napi_poll(n, &repoll);  /* 调用 NAPI poll 处理 */

        /* 3. 预算或时间用完，停止处理 */
        if (unlikely(budget <= 0 ||
                 time_after_eq(jiffies, time_limit))) {
            sd->time_squeeze++;  /* 记录预算紧张次数（网络拥塞指标） */
            break;
        }
    }

    /* 4. 将未处理完的 NAPI 重新加入 poll_list，再次触发软中断 */
    local_irq_disable();
    list_splice_tail_init(&sd->poll_list, &list);
    list_splice_tail(&repoll, &list);
    list_splice(&list, &sd->poll_list);
    if (!list_empty(&sd->poll_list))
        __raise_softirq_irqoff(NET_RX_SOFTIRQ);  /* 再次触发软中断 */
    local_irq_enable();
}

设计要点：

• 每 CPU softnet_data：每个 CPU 有独立的 softnet_data，包含 poll_list（待处理的 NAPI 链表）、backlog（非 NAPI 驱动的收包队列）、统计信息等。避免全局锁竞争。

• 预算控制：netdev_budget（默认 300 包）和 netdev_budget_usecs（默认 2 个 jiffy，HZ=1000 时为 2000μs）限制了每次软中断的处理量，避免网络软中断长时间占用 CPU（导致其他进程饥饿）。

• repoll 机制：如果 NAPI 的 poll() 取到了 weight 个包（说明还有更多包），将其加入 repoll 列表，本轮结束后重新触发软中断继续处理。这实现了轮询模式的持续处理。

• time_squeeze 是网络拥塞的重要指标：如果频繁出现预算用完，说明 CPU 处理不过来，可能需要增加 CPU、优化协议栈或限制流量。

6.4.4 GRO（Generic Receive Offload）

GRO是一种收包优化技术，将多个小的 TCP 包（通常是同一个流的连续数据包）合并为一个大包再送入协议栈，减少协议栈处理开销（每个包都要遍历协议栈、查找路由、查找 socket，合并后只处理一次）。

GRO 在 napi_gro_receive() 中实现：

• 根据数据包的五元组（源IP/目的IP/源端口/目的端口/协议）计算哈希。

• 在 GRO 哈希表中查找是否有匹配的、正在合并的大包。

• 如果匹配且数据包连续（序列号连续）、标志兼容，则将小包的数据合并到大包中（更新长度、序列号，将小包的 frags 挂到大包上）。

• 如果不匹配或不能合并（如 FIN/RST 包、乱序包），则将之前合并的大包 flush 到协议栈，开始新的合并。

• NAPI poll 结束时，将所有未 flush 的合并包 flush 到协议栈。

GRO 是网卡 TSO（TCP Segmentation Offload，发送时大包分片由硬件完成）的收包对应物。现代网卡也支持 LRO（Large Receive Offload，硬件合并），但 LRO 对协议有侵入性（可能修改 IP/TCP 头），GRO 更通用和安全。

把这一族"分段/合并/校验"技术放在一起对比（见 Documentation/networking/segmentation-offloads.rst、checksum-offloads.rst）：

• TSO/GSO（发送侧分段）：协议栈尽量构造大段，把切成 MSS 的工作推迟到最后。TSO 交给网卡硬件切；GSO（Generic Segmentation Offload）在网卡不支持时由软件在递交驱动前一刻才切，使协议栈上层始终按大包处理。

• GRO/LRO（接收侧合并）：把同一条流连续到达的小段合并成大段再上交协议栈，GRO 在软件层、LRO 在硬件层。

• 校验和卸载：IP/TCP/UDP 校验和的计算（发送）与验证（接收）尽量交给网卡，skb 用 ip_summed 等字段记录状态，省去软件逐字节求和。

它们的共同思路是"能合并就合并、能推迟就推迟、能交给硬件就交给硬件"，把协议栈遍历和内存拷贝的次数压到最少。

6.4.5 协议栈处理：从链路层到传输层

链路层：eth_type_trans()：

• 识别以太网帧的协议类型（ETH_P_IP/ETH_P_ARP/ETH_P_8021Q VLAN/ETH_P_PPP_SES 等）。

• 设置 skb 的 protocol 字段。

• 调用 netif_receive_skb() 送入协议栈。

网络层：ip_rcv() → ip_rcv_finish()：

• 验证 IP 头（版本、长度、校验和、TTL）。

• 处理 IP 选项。

• 路由查找：ip_route_input_noref() 查找路由表，确定数据包是本机包还是转发包。

• 本机包：调用 ip_local_deliver() → ip_local_deliver_finish() → 根据协议号（IPPROTO_TCP/UDP/ICMP）分发到传输层。

• 转发包：调用 ip_forward() → 检查转发权限、TTL 减 1、分片 → ip_output() → 发送路径。

传输层：TCP tcp_v4_rcv()：

• 验证 TCP 头（校验和、长度）。

• 查找 socket：根据四元组（源IP/目的IP/源端口/目的端口）在 TCP 哈希表（tcp_hashinfo）中查找。

  • 查找已建立连接的 socket（ehash，established hash）。

  • 如果没找到，查找监听 socket（listening_hash，listen hash），处理 SYN 包。

• 处理 TCP 状态机：根据 TCP 状态（LISTEN/SYN_SENT/ESTABLISHED/FIN_WAIT 等）和标志位（SYN/ACK/FIN/RST/PSH）执行相应处理。

• 数据处理：

  • 放入 socket 的接收队列（sk_receive_queue）或预接收队列（prequeue）。

  • 处理乱序包（放入乱序队列 out_of_order_queue，等缺失包到达后按序重组）。

  • 发送 ACK。

  • 唤醒阻塞在 recv() 上的进程（sk->sk_data_ready 回调）。

UDP udp_rcv()：

• 验证 UDP 头（校验和、长度）。

• 查找 socket：根据目的端口（和源端口/源IP）在 UDP 哈希表中查找。

• 将数据包放入 socket 的接收队列（sk_receive_queue）。

• 唤醒阻塞的进程。

• 如果没有找到 socket，发送 ICMP 端口不可达（除非设置了忽略）。

6.4.6 应用层接收：recv()

应用层 recv(fd, buf, count, flags)
  │
  ▼
sys_recvfrom() → sock_recvmsg() → inet_recvmsg()
  │
  ▼
tcp_recvmsg() / udp_recvmsg()
  │
  ├─ 1. 检查接收队列是否有数据
  │     - 有数据 → 直接复制
  │     - 无数据 → 阻塞等待（除非 MSG_DONTWAIT）
  │
  ├─ 2. 从接收队列取出 skb
  │
  ├─ 3. 将 skb 的 payload 复制到用户态缓冲区（copy_to_iter）
  │     - 支持 MSG_PEEK（偷看，不消耗数据）
  │     - 支持 MSG_WAITALL（等待直到填满缓冲区）
  │
  ├─ 4. 更新 socket 的接收窗口（TCP：根据已接收数据量调整接收窗口，发送窗口更新）
  │
  ├─ 5. 释放 skb（kfree_skb）
  │
  └─ 6. 返回复制的字节数

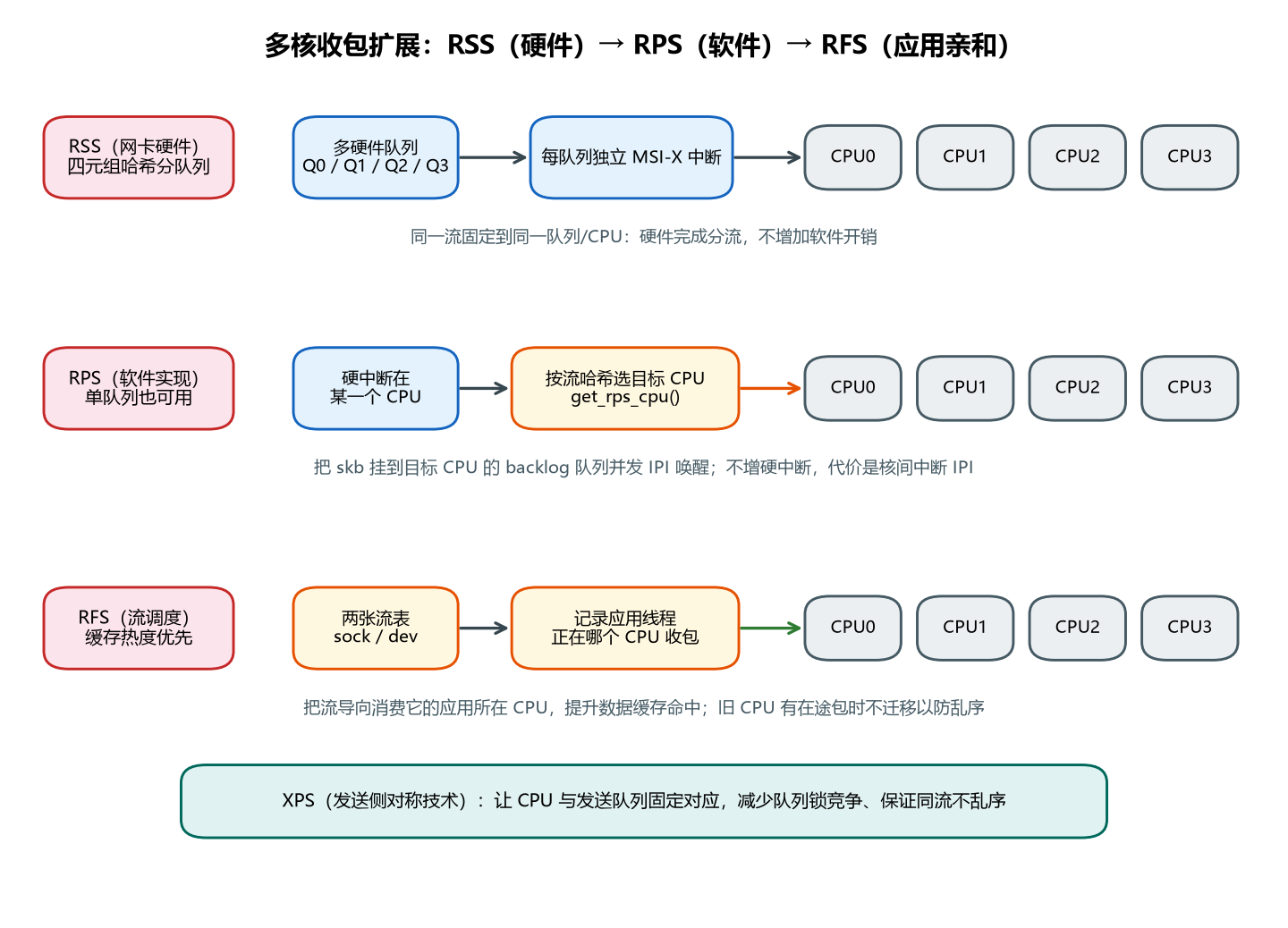

6.4.7 多核扩展：RSS / RPS / RFS / XPS

前面的收包路径默认在单个 CPU 上处理。万兆及以上网卡每秒收包数百万，单核很快成为瓶颈。内核提供一整套把网络负载摊到多个 CPU 的技术（见 Documentation/networking/scaling.rst），它们层层互补：

1. RSS（Receive Side Scaling，接收端扩展，硬件）：多队列网卡对每个包按四元组（源/目的 IP、源/目的端口）算哈希（常用 Toeplitz 哈希），查一张间接分发表，把不同的流分到不同硬件接收队列；每个队列绑定独立的 MSI-X 中断，进而由不同 CPU 处理。同一条流总落到同一队列，既分摊了负载，又避免同一流的包在多个 CPU 间乱序。典型配置让队列数接近物理核数，可用 ethtool -l/-L 查看修改，中断亲和性在 /proc/irq/<n>/smp_affinity，irqbalance 服务会动态调整。

2. RPS（Receive Packet Steering，软件版 RSS）：单队列网卡、或想在软件层再分摊时，在 netif_rx()/netif_receive_skb() 里调用 get_rps_cpu() 按流哈希选一个目标 CPU，把 skb 挂到该 CPU 的 backlog 队列并发 IPI 唤醒它继续走协议栈。它对任何网卡都生效、不增加硬中断次数（代价是多了核间中断 IPI）；目标 CPU 位图在 /sys/class/net/<dev>/queues/rx-<n>/rps_cpus 配置，默认 0 表示关闭。

3. RFS（Receive Flow Steering，流调度）：RPS 只按哈希分流，不管应用在哪个 CPU 收包，可能内核在 CPU0 处理、用户态却在 CPU7 读取，缓存不热。RFS 额外维护两张表：rps_sock_flow_table 记录每条流"期望的 CPU"（应用调用 recvmsg/sendmsg 时更新为运行该应用的 CPU），rps_dev_flow_table 记录该流当前实际入队的 CPU；选 CPU 时向"期望 CPU"靠拢，并在旧 CPU 上确无在途包时才迁移，以免乱序。目标是让一条流的内核处理和用户态消费落在同一 CPU，提高数据缓存命中率。

4. XPS（Transmit Packet Steering，发送侧）：发送方向的对称技术，为每个发送队列配置可用的 CPU 集合（xps_cpus/xps_rxqs），让在某 CPU 上运行的流优先走固定发送队列，减少队列锁竞争、利用缓存局部性；同一条流固定一个发送队列以防乱序，只有当流上没有在途包（skb->ooo_okay）时才允许换队列。

一句话区分：RSS 在硬件按流分队列，RPS 在软件按流分 CPU，RFS 进一步把流导向消费它的应用所在 CPU，XPS 在发送侧做同样的亲和安排。

6.5 发包路径（Transmit Path）

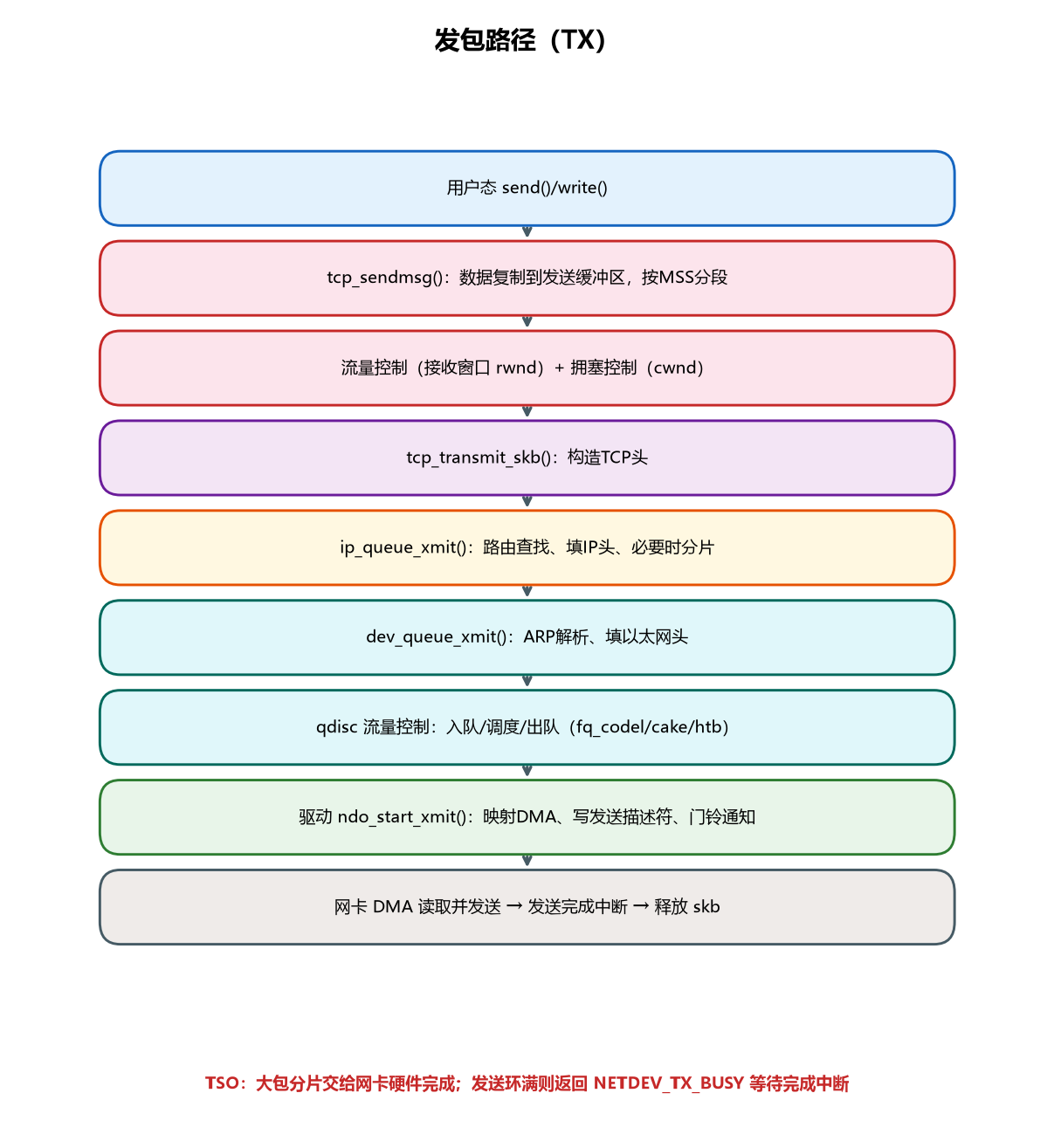

6.5.1 发包全景

应用层 send()/write()
  │
  ▼
系统调用 → sock_sendmsg() → inet_sendmsg()
  │
  ▼
传输层
  TCP：tcp_sendmsg() → 复制数据到发送缓冲区（sk_write_queue）
       → tcp_write_xmit() → 拥塞控制、滑动窗口、分片
       → tcp_transmit_skb() → 构造 TCP 头
  UDP：udp_sendmsg() → 构造 UDP 头、路由查找、分片
  │
  ▼
网络层：ip_queue_xmit() / ip_send_skb()
  │  1. 路由查找（ip_route_output_flow）
  │  2. 填充 IP 头（源地址、目的地址、TTL、协议号、TOS）
  │  3. IP 分片（如果数据包大于 MTU，且不分片标志未设置）
  │
  ▼
链路层：dev_queue_xmit() → __dev_queue_xmit()
  │  1. 查找下一跳的 MAC 地址（ARP 表，neighbour 子系统）
  │  2. 填充以太网头（源 MAC、目的 MAC、协议类型）
  │  3. 进入流量控制（qdisc）队列
  │     - 有 qdisc（如 pfifo_fast/cake/fq_codel）：入队、调度、出队
  │     - 无 qdisc（xmit_fast）：直接发送
  │  4. 调用驱动的 ndo_start_xmit() 发送
  │
  ▼
网卡驱动
  │  1. 将 skb 放入网卡发送队列（Ring Buffer）
  │  2. 映射 DMA 地址（skb → 物理地址）
  │  3. 写入发送描述符（Tx Descriptor）
  │  4. 触发发送（写门铃寄存器）
  │
  ▼
网卡硬件
  │  DMA：从内存读取数据包数据
  │  发送到网络
  │  发送完成后触发中断（Tx Complete）
  │
  ▼
驱动发送完成中断
  │  1. 处理完成队列（Completion Queue）
  │  2. 释放 skb（kfree_skb）和 DMA 映射
  │  3. 唤醒等待发送完成的进程（如果发送队列满了）

6.5.2 TCP 发送：tcp_sendmsg()

TCP 发送的核心是发送缓冲区和流量控制/拥塞控制：

1. 复制数据到发送缓冲区：tcp_sendmsg() 将用户态数据复制到内核发送缓冲区（sk_write_queue），每个 skb 代表一个 TCP 段（MSS 大小，通常 1460 字节）。

2. 流量控制：发送的数据量不能超过接收方的接收窗口（rcv_wnd），否则接收方处理不过来。

3. 拥塞控制：发送的数据量不能超过拥塞窗口（cwnd），否则网络会拥塞。已发送但未确认的数据量（in-flight）不能超过 min(rcv_wnd, cwnd)。

4. 发送：tcp_write_xmit() 遍历发送缓冲区，发送满足窗口限制的段。

5. 重传：已发送的段在超时（RTO，Retransmission Timeout）或收到 3 个重复 ACK 后未确认，触发重传。

6.5.3 流量控制（qdisc）

**qdisc（queueing discipline，排队规则）**是 Linux 网络流量控制的核心，在链路层发送前对数据包进行排队、调度、限速、整形：

• pfifo_fast：内核编译时的默认 qdisc（对应 CONFIG_DEFAULT_PFIFO_FAST），三个优先级队列（band 0/1/2），按 TOS 字段映射优先级，每个队列 FIFO，不支持限速。

• fq_codel：Fair Queue + Controlled Delay，公平队列加延迟控制。多数主流发行版通过 CONFIG_DEFAULT_FQ_CODEL 或 sysctl 把它设为实际默认，用来缓解 bufferbloat（缓冲区膨胀导致的延迟）。

• cake：Common Applications Kept Enhanced，综合了公平队列、AQM、差分服务、限速的现代 qdisc，功能较全、配置相对简单。

• htb：Hierarchical Token Bucket，层次化令牌桶，支持分层带宽分配和限速，常用于 QoS。

• tbf：Token Bucket Filter，令牌桶过滤器，简单的单队列限速。

• noqueue / xmit_fast：无队列，直接发送，用于虚拟设备或高性能场景。

qdisc 的核心是 enqueue()（入队）和 dequeue()（出队）函数，以及 restart()（重新启动发送）。发送时，__dev_queue_xmit() 调用 qdisc 的 enqueue() 将数据包入队，然后调用 qdisc_run() 从 qdisc 出队并调用驱动发送。

6.5.4 驱动发送与完成

网卡驱动的发送通常使用环形缓冲区（Ring Buffer）：

• 发送描述符环（Tx Ring）：存放待发送的数据包描述符（包含数据的 DMA 地址、长度、标志）。

• 驱动将 skb 的数据映射为 DMA 地址，写入描述符，更新写指针（tail）。

• 网卡硬件从描述符环读取描述符，DMA 读取数据，发送到网络。

• 发送完成后，网卡更新完成描述符（或完成队列 CQ），触发中断。

• 驱动中断处理程序处理完成描述符，释放 skb 和 DMA 映射，更新读指针（head）。

• 如果发送环满了（head == tail），驱动返回 NETDEV_TX_BUSY，协议栈停止发送，等待发送完成中断后重新启动。

现代网卡（如 10G/25G/100G）支持多队列（Multi-Queue）：多个发送/接收队列，每个队列对应一个中断，可以绑定到不同 CPU，实现并行处理，避免单队列瓶颈。

6.6 TCP 协议

6.6.1 TCP 连接管理：三次握手与四次挥手

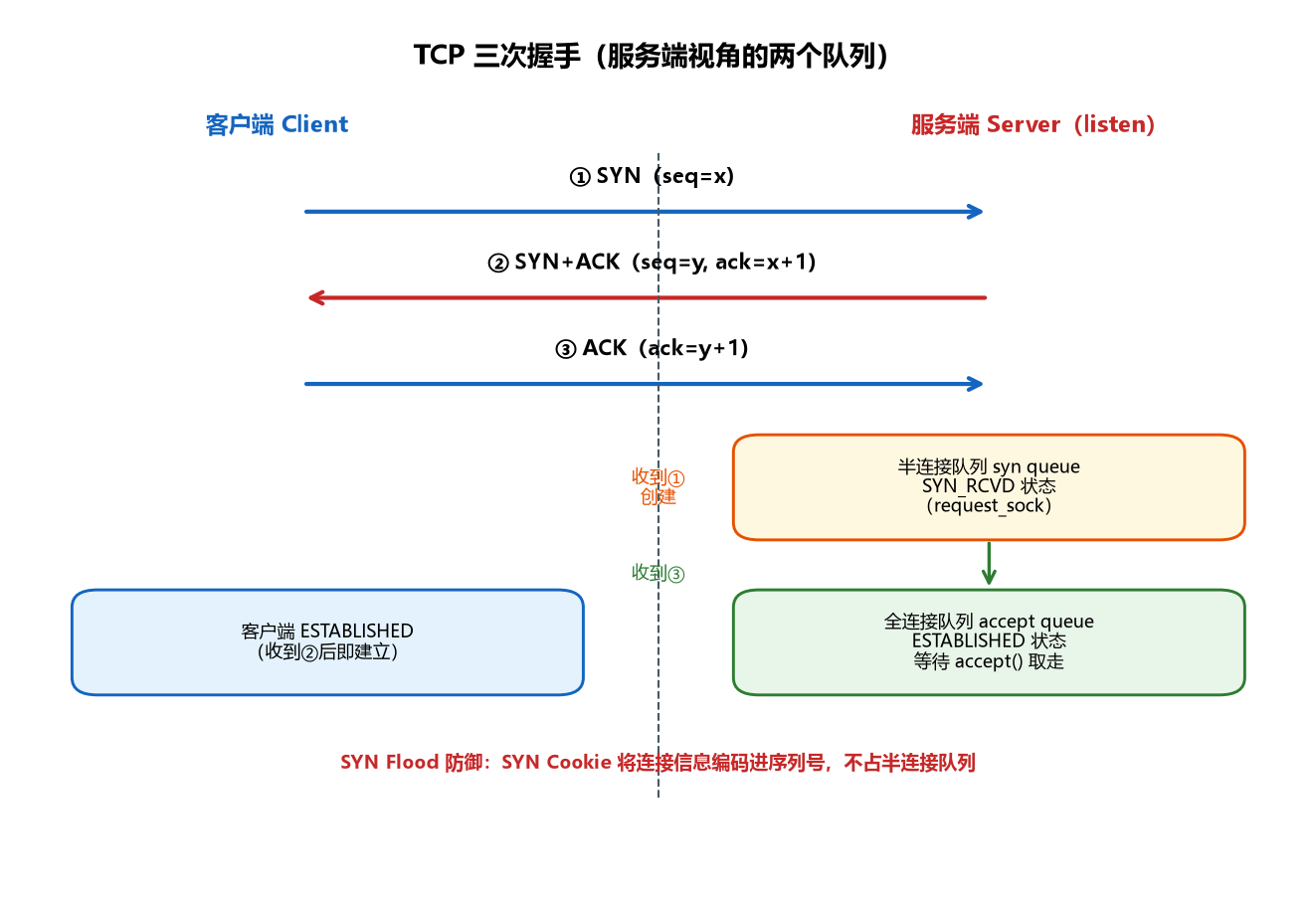

三次握手（Three-way Handshake）：

客户端（C）                          服务端（S）
  │  LISTEN（监听）
  │
  │  SYN（seq=x）
  │ ───────────────────────────────→ │  收到 SYN
  │                                   │  分配 TCB，发送 SYN+ACK
  │  SYN+ACK（seq=y, ack=x+1）       │  状态：SYN_RCVD
  │ ←─────────────────────────────── │
  │  状态：ESTABLISHED
  │  ACK（ack=y+1）
  │ ───────────────────────────────→ │  收到 ACK
  │                                   │  状态：ESTABLISHED

内核实现：

• 服务端 listen() 创建半连接队列（syn queue，存放 SYN_RCVD 状态的连接）和全连接队列（accept queue，存放 ESTABLISHED 状态等待 accept 的连接）。

• 收到 SYN：tcp_v4_conn_request() 分配 request_sock，加入半连接队列，发送 SYN+ACK。

• 收到 ACK：tcp_check_req() 验证，创建完整的 sock，从半连接队列移除，加入全连接队列，状态变为 ESTABLISHED。

• accept() 从全连接队列取出连接，返回新的 socket。

SYN Flood 攻击与 SYN Cookie：

• 攻击者发送大量 SYN 包但不回应 ACK，半连接队列被占满，正常连接无法建立。

• SYN Cookie 是一种防御机制：不分配 request_sock，而是将连接信息编码在 SYN+ACK 的序列号中，收到 ACK 时再重建连接。半连接队列不会被占满。

四次挥手（Four-way Handshake）：

客户端（C）                          服务端（S）
  │  ESTABLISHED                      │  ESTABLISHED
  │  主动关闭
  │  FIN（seq=u）
  │ ───────────────────────────────→ │  收到 FIN
  │  状态：FIN_WAIT_1                 │  发送 ACK
  │  ACK（ack=u+1）                   │  状态：CLOSE_WAIT
  │ ←─────────────────────────────── │
  │  状态：FIN_WAIT_2                 │  等待应用层关闭
  │                                   │  应用层 close()
  │                                   │  FIN（seq=v）
  │ ←─────────────────────────────── │  状态：LAST_ACK
  │  收到 FIN
  │  ACK（ack=v+1）
  │ ───────────────────────────────→ │  收到 ACK
  │  状态：TIME_WAIT                  │  状态：CLOSED
  │  按实现定时器保持 TIME_WAIT
  │  状态：CLOSED

TIME_WAIT 状态的作用：

• 保证最后一个 ACK 能到达对端（如果丢失，对端会重传 FIN，TIME_WAIT 可以重发 ACK）。

• 给旧连接报文在网络中消散留出时间，降低它们与后续复用相同四元组的连接混淆的风险。协议分析常用 2MSL 解释这一目的。

• Linux 5.15.220 将 TCP_TIMEWAIT_LEN 定义为 60*HZ，注释为约 60 秒。这是内核实现常量，不应反推成“Linux 的 MSL 默认 30 秒”。高并发服务端出现大量 TIME_WAIT 时，应先确认主动关闭方、连接复用方式与端口压力，再评估相关参数，不能只靠调整 tcp_tw_reuse。

6.6.2 TCP 可靠传输：序列号与确认

TCP 通过序列号（Sequence Number）和确认号（Acknowledgment Number）实现可靠传输：

• 每个字节的数据都有一个序列号。

• SYN 和 FIN 也占用一个序列号。

• 确认号表示期望收到的下一个字节的序列号，即确认号之前的所有字节都已正确收到。

• 累计确认（Cumulative Acknowledgment）：ACK 确认的是连续的已接收数据，乱序数据不会被确认（直到缺失的数据到达）。

• 选择确认（SACK，Selective Acknowledgment）：可以告知发送方哪些不连续的数据段已收到，帮助发送方只重传缺失的段，提高效率。

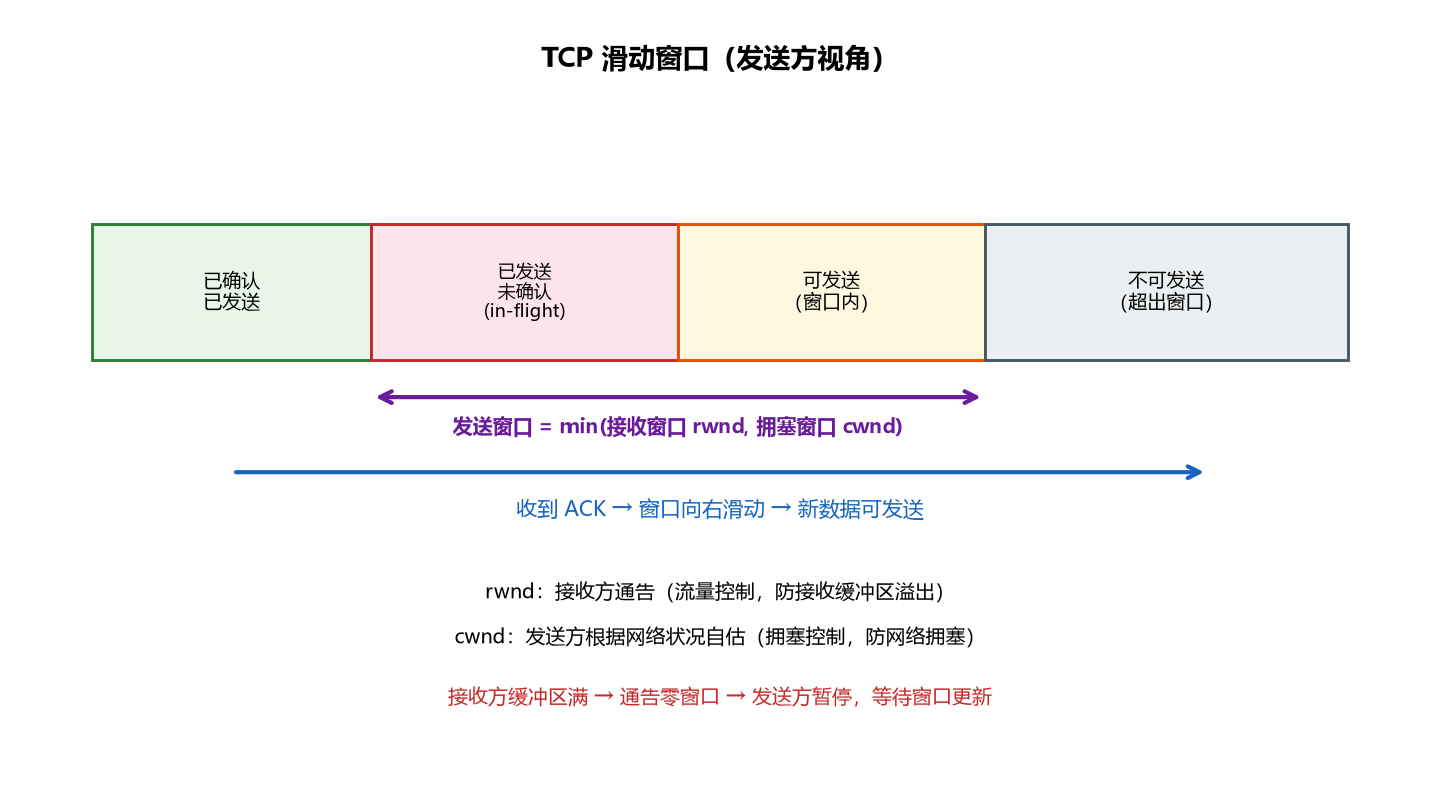

6.6.3 TCP 流量控制：滑动窗口

**滑动窗口（Sliding Window）**是 TCP 流量控制的核心机制：

• 接收方在 ACK 中告知发送方自己的接收窗口大小（rcv_wnd，即接收缓冲区的剩余空间）。

• 发送方已发送但未确认的数据量不能超过接收窗口，否则接收方缓冲区溢出。

• 发送方的发送缓冲区分为：已确认已发送、已发送未确认（in-flight）、未发送可发送、未发送不可发送（超出窗口）。

• 随着 ACK 的到达，窗口向右滑动，新的数据可以发送。

零窗口（Zero Window）：如果接收方缓冲区满了，发送窗口为 0，发送方停止发送。接收方定期发送窗口更新（Window Update）告知新的窗口大小，发送方恢复发送。

6.6.4 TCP 拥塞控制

**拥塞控制（Congestion Control）**是 TCP 最复杂的部分，目标是在网络拥塞时降低发送速率，避免网络崩溃，同时在网络空闲时提高发送速率，充分利用带宽。

四个核心算法：

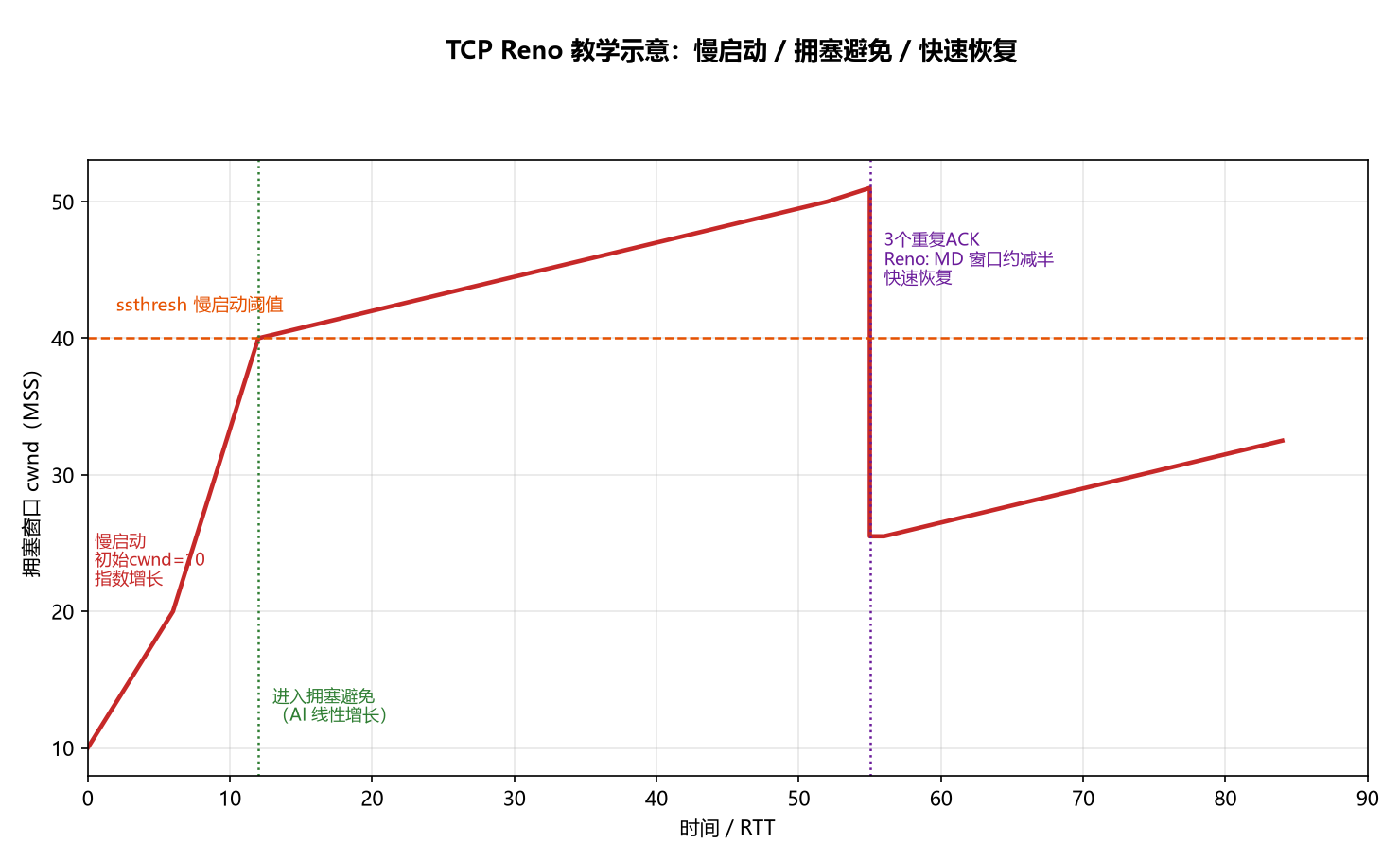

1. 慢启动（Slow Start）：

   • 连接建立时，拥塞窗口 cwnd 从初始窗口 TCP_INIT_CWND = 10 个 MSS 开始（5.15 的取值，早期内核曾为 1）。

   • 每收到一个 ACK，cwnd 增加 1 个 MSS → 每个 RTT（往返时间）cwnd 翻倍（指数增长）。

   • 直到达到慢启动阈值 ssthresh，进入拥塞避免。

   • “慢启动"其实增长很快（指数），只是相对于一开始就用满带宽来说是"慢"的。

2. 拥塞避免（Congestion Avoidance）：

   • cwnd 超过 ssthresh 后，每个 RTT 增加 1 个 MSS（线性增长，加法增大 AI）。

   • 缓慢探测可用带宽，避免突然发送过多导致拥塞。

3. 快速重传（Fast Retransmit）：

   • 收到 3 个重复 ACK（DupACK）时，说明某个段丢失了（接收方收到了后续的段但缺了中间的）。

   • 不等超时（RTO，可能很长），立即重传缺失的段。

   • 大大减少了丢包后的重传延迟。

4. 快速恢复（Fast Recovery，以 Reno 语义说明）：

   • 快速重传后不把 cwnd 降到 1，而是按拥塞控制算法计算新的 ssthresh，利用重复 ACK 维持管道，并在恢复结束后进入拥塞避免。Reno 的乘法减小通常可近似理解为减半。

   • 收到 3 个重复 ACK 表明仍有报文和 ACK 在流动，因此不必像超时那样从最小窗口重新慢启动。

AIMD（Additive Increase Multiplicative Decrease，加法增大乘法减小）：

• 拥塞避免阶段：每个 RTT 加 1（AI）。

• 对 Reno 而言，检测到拥塞后的乘法减小通常近似为窗口减半；其他算法使用自己的回退系数。

• AIMD 是 TCP 公平性的基础：多个流共享带宽时，通过 AI/MD 最终收敛到公平分配。

Linux 支持的拥塞控制算法：

• CUBIC：Linux 5.15 的常用默认算法，窗口增长由三次函数主导。该版本 tcp_cubic.c 的默认 beta 为 717/1024，拥塞后的目标窗口约为原窗口的 70%，不是简单减半；算法还包含 fast convergence、TCP friendliness 和 HyStart 等逻辑。

• Reno：传统算法，标准 AIMD + 快速恢复。

• BIC：CUBIC 的前身，二分搜索增长。

• BBR（Bottleneck Bandwidth and RTT）：Google 开发的现代拥塞控制算法，不基于丢包信号，而是基于测量的瓶颈带宽和 RTT 来控制发送速率，在有丢包的网络（如无线网络）中性能更好，但公平性与传统基于丢包的算法有争议。

• Westwood+：基于带宽估计的算法，适合无线网络。

• 可以通过 /proc/sys/net/ipv4/tcp_congestion_control 设置默认算法，通过 setsockopt(TCP_CONGESTION) 为单个连接设置。

6.6.5 TCP 缓冲区与内存

每个 TCP socket 有两个缓冲区：

• 发送缓冲区（sk_wmem_alloc）：存放已发送未确认和待发送的数据。大小由 SO_SNDBUF 设置（或自动调整，tcp_wmem 三个值：min/default/max）。

• 接收缓冲区（sk_rmem_alloc）：存放已接收未被应用读取的数据。大小由 SO_RCVBUF 设置（或自动调整，tcp_rmem）。

自动调整（Auto-tuning）：Linux 默认启用 TCP 缓冲区自动调整（tcp_moderate_rcvbuf），根据连接的实际带宽和 RTT 动态调整接收缓冲区大小，目标是缓冲区大小 = 带宽 × RTT（BDP，Bandwidth-Delay Product），以充分利用带宽。

TCP 内存限制：

• tcp_mem：三个值（low/pressure/high），单位是页，控制系统范围内 TCP 内存使用的阈值。

• 低于 low：TCP 内存不受限制。

• 高于 pressure：开始调节（减少发送缓冲区、抑制新分配）。

• 高于 high：拒绝新的 TCP 内存分配。

6.7 网络子系统总结

收包：
  网卡中断 → 驱动取包 → NAPI 软中断批量处理（budget+时间限制）
  → GRO 合并小包 → eth_type_trans() 链路层
  → ip_rcv() 网络层（路由判断：本机/转发）
  → tcp_v4_rcv()/udp_rcv() 传输层（查找 socket、放入接收队列）
  → recv() 复制到用户态

发包：
  send() → TCP/UDP 层构造报文（拥塞控制/流量控制/分片）
  → ip_queue_xmit() 网络层（路由+IP头+分片）
  → dev_queue_xmit() 链路层（MAC头+qdisc流量控制）
  → 驱动 ndo_start_xmit() → 网卡 DMA 发送
  → 发送完成中断 → 释放 skb

核心机制：
  sk_buff：贯穿全栈的数据包表示，协议头 push/pull 零拷贝操作
  NAPI：中断+轮询，高流量下减少中断风暴
  GRO/TSO：收包合并/发包分片，减少协议栈处理开销
  TCP：三次握手/四次挥手、滑动窗口流量控制、AIMD拥塞控制、可靠重传
  qdisc：流量控制与排队（fq_codel/cake/htb）
  多队列：多发送/接收队列并行处理，适配多核 CPU

本章要点：

1. 分层协议栈：链路层/网络层/传输层各司其职，通过 skb 传递，每层 push/pull 协议头，零拷贝。

2. 中断 + 轮询（NAPI）：低流量中断响应快，高流量轮询吞吐高，兼顾响应性和吞吐量。

3. 批处理与合并：NAPI 批量取包、GRO 合并小包、TSO 大包分片，减少 per-packet 开销。

4. 每 CPU 数据结构：softnet_data、backlog、NAPI 列表每 CPU 独立，避免全局锁。

5. Socket 缓冲区：发送/接收缓冲区解耦应用与协议栈，应用读写与协议栈收发异步进行。

6. TCP 复杂机制：连接管理（三次握手/四次挥手）、可靠传输（序列号/确认/重传）、流量控制（滑动窗口）、拥塞控制（AIMD/CUBIC/BBR），在不可靠的 IP 之上提供可靠的字节流服务。
