第五章存储子系统

5.1 操作系统原理：文件与 IO 的本质

5.1.1 为什么需要文件系统

磁盘等块设备提供的是原始的、按块编号的线性存储空间（如 LBA 0, 1, 2, …）。直接使用这种原始接口对应用程序很不方便：

应用需要自己管理哪些块存了什么数据。
应用需要自己处理数据的组织和索引。
不同应用之间无法共享数据。
数据的持久性、一致性、安全性无法保证。

**文件系统（File System）**在块设备之上提供了一层抽象，将原始的块存储组织为文件（File）和目录（Directory）的层次结构，为应用提供统一的、易用的接口。

5.1.2 文件的抽象

文件是操作系统提供的最重要的抽象之一。一个文件包含：

数据（Data）：文件的内容，存储在磁盘的数据块中。
元数据（Metadata）：文件的属性信息，如文件名、大小、创建时间、修改时间、权限、所有者、数据块位置等。元数据存储在 inode（索引节点）中。

关键概念：

inode（索引节点）：文件系统中描述文件元数据的结构，在同一文件系统内，每个 inode 有相应的 inode 号。inode 不包含文件名，文件名由目录项（dentry）管理。
目录项（dentry）：文件名到 inode 的映射，目录本身也是一种文件，内容是目录项的列表。
硬链接（Hard Link）：多个文件名指向同一个 inode，通过 inode 的链接计数（i_nlink）管理。
符号链接（Symbolic Link）：一个特殊的文件，内容是另一个文件的路径字符串。

5.1.3 IO 的方式

操作系统提供多种 IO 方式：

阻塞 IO（Blocking IO）：进程发起 IO 后睡眠，等待 IO 完成。简单但效率低（进程被阻塞无法做其他事）。
非阻塞 IO（Non-blocking IO）：进程发起 IO 后立即返回，如果数据未就绪则返回错误。进程需要轮询，CPU 利用率低。
IO 多路复用（IO Multiplexing）：select/poll/epoll，一个进程同时监控多个文件描述符，等待其中任意一个就绪。高并发服务器的核心技术。
异步 IO（Asynchronous IO）：进程发起 IO 后立即返回，IO 在后台完成，完成后通知进程（信号或回调）。Linux 的 io_uring 是现代异步 IO 的代表。
内存映射 IO（Memory-mapped IO）：mmap() 将文件映射到进程的虚拟地址空间，通过读写内存来访问文件，无需 read/write 系统调用。

5.1.4 页缓存（Page Cache）

**页缓存（Page Cache）**是 Linux 存储性能的核心机制。内核将磁盘文件的内容缓存在内存页中：

读操作：先查页缓存，命中则直接从内存返回（微秒级）；未命中则从磁盘读取（毫秒级），同时将读入的页放入页缓存。

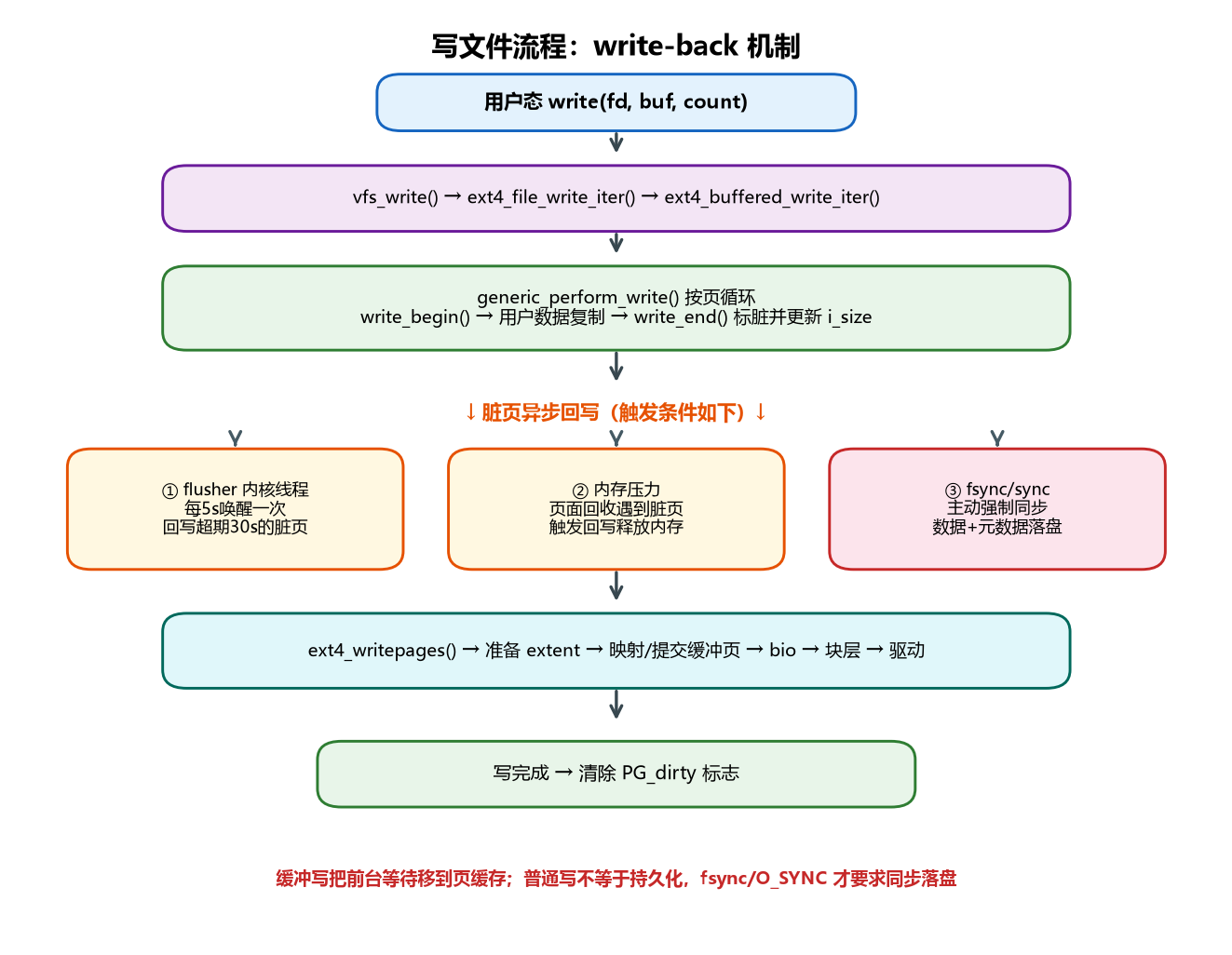

写操作：先写页缓存（内存），标记为脏页（Dirty），立即返回；脏页由内核线程异步写回磁盘（write-back 机制）。

页缓存的好处：

减少磁盘 IO：频繁访问的文件数据驻留在内存，避免重复读盘。
提高写性能：写操作只写内存不写盘，延迟极低。
预读（Read-ahead）：检测到顺序读时，提前读取后续页面，提高命中率。
共享：多个进程映射同一个文件时，共享页缓存，节省内存。

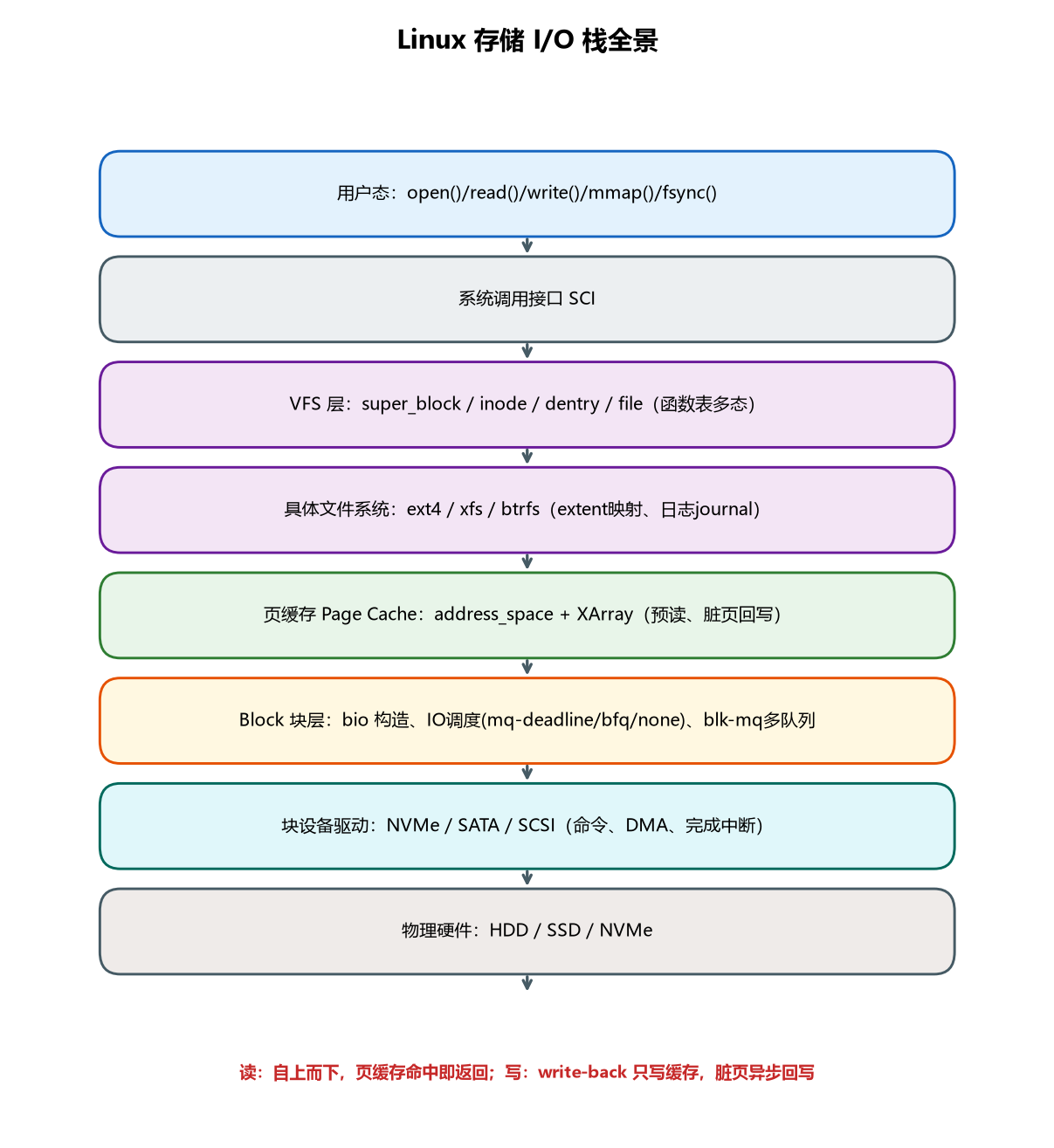

5.2 Linux 存储栈全景

Linux 存储栈从上层到下层依次为：

┌─────────────────────────────────────────────────────────┐
│                    用户态应用程序                            │
│         open()/read()/write()/mmap()/fsync()             │
├─────────────────────────────────────────────────────────┤
│              系统调用接口（SCI）                              │
├─────────────────────────────────────────────────────────┤
│  VFS 层（fs/）                                             │
│  统一文件操作接口，超级块/inode/dentry/file，函数表多态      │
├─────────────────────────────────────────────────────────┤
│  文件系统层（fs/ext4/, fs/xfs/, fs/btrfs/, ...）          │
│  inode 管理、数据块映射（extent/位图/间接块）、日志        │
├─────────────────────────────────────────────────────────┤
│  页缓存层（mm/filemap.c）                                   │
│  address_space + XArray，文件内容的内存缓存、预读、回写     │
├─────────────────────────────────────────────────────────┤
│  Block 层（block/）                                         │
│  bio 构造、IO 调度（mq-deadline/kyber/bfq/none）、        │

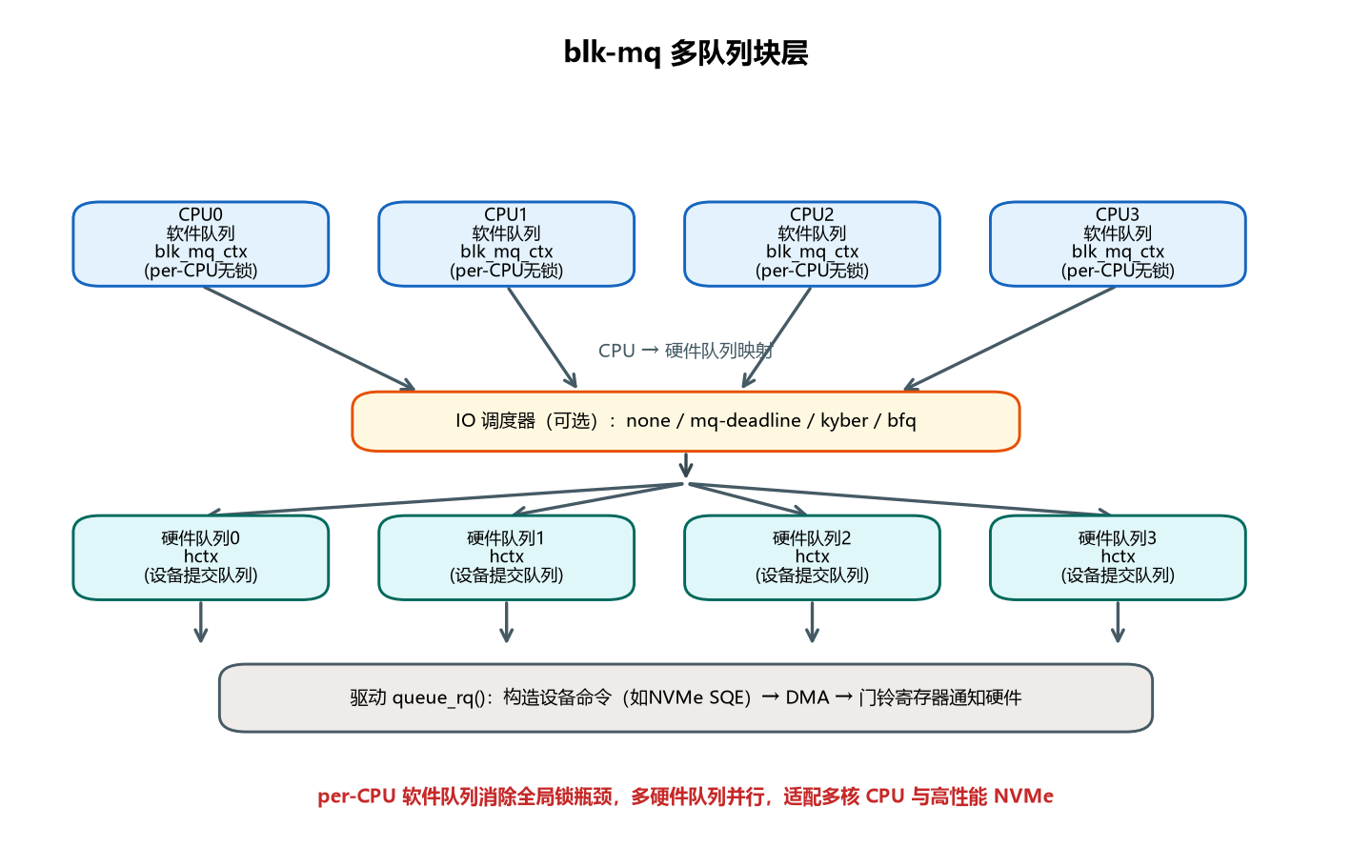

│  blk-mq 多队列、请求队列、流量控制                           │
├─────────────────────────────────────────────────────────┤
│  块设备驱动层（drivers/block/, drivers/nvme/, ...）        │
│  与硬件交互，提交 IO 命令到设备，处理完成中断               │
├─────────────────────────────────────────────────────────┤
│                    物理硬件                                  │
│         HDD / SSD / NVMe /  RAID /  SAN                    │
└─────────────────────────────────────────────────────────┘

5.3 VFS 虚拟文件系统

5.3.1 VFS 的设计思想

**VFS（Virtual File System，虚拟文件系统）**是 Linux 文件系统的核心抽象层。它的目标是：

为用户态提供统一的文件操作接口（open/read/write/close 等）。
支持多种具体文件系统（ext4、xfs、btrfs、vfat、nfs 等）共存。
通过面向对象的函数表实现多态：VFS 定义通用接口，具体文件系统实现函数表。

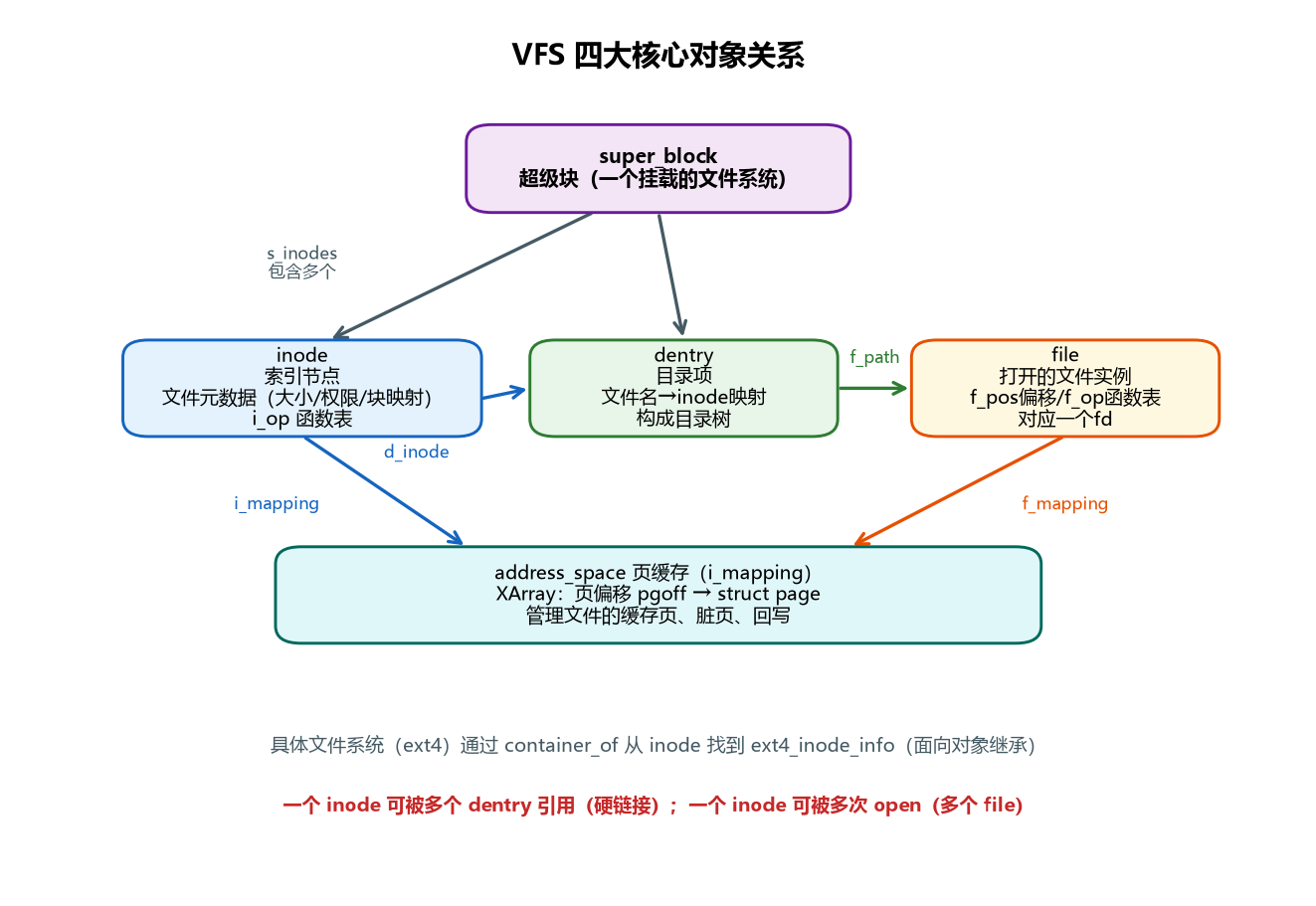

VFS 定义了四个核心对象：

对象	作用	对应结构	函数表
超级块（Super Block）	一个已挂载的文件系统实例	`struct super_block`	`struct super_operations`
索引节点（inode）	一个文件的元数据	`struct inode`	`struct inode_operations`
目录项（dentry）	路径组件（文件名→inode 映射）	`struct dentry`	`struct dentry_operations`
文件（file）	一个打开的文件实例	`struct file`	`struct file_operations`

5.3.2 `struct super_block` — 超级块

源码位置：include/linux/fs.h

超级块代表一个已挂载的文件系统实例，存储文件系统的全局信息：

struct super_block {
    struct list_head s_list;        /* 全局超级块链表 */
    dev_t s_dev;                     /* 设备号 */
    unsigned long s_blocksize;       /* 块大小 */
    unsigned char s_blocksize_bits;  /* 块大小的位数（log2） */
    unsigned long long s_maxbytes;   /* 最大文件大小 */
    struct file_system_type *s_type; /* 文件系统类型（如 ext4） */
    const struct super_operations *s_op;  /* 超级块操作函数表 */
    unsigned long s_flags;           /* 挂载标志（MS_RDONLY 等） */
    unsigned long s_magic;           /* 文件系统魔数 */
    struct dentry *s_root;           /* 根目录的 dentry */
    struct rw_semaphore s_umount;    /* 卸载信号量 */
    int s_count;                      /* 引用计数 */
    int s_active;                     /* 活跃引用计数 */
    struct list_head s_inodes;        /* 所有 inode 链表 */
    struct list_head s_mounts;        /* 挂载点链表 */
    void *s_fs_info;                  /* 文件系统私有数据（ext4 的 ext4_sb_info） */
    /* ... */
};

超级块操作函数表 super_operations：

struct super_operations {
    struct inode *(*alloc_inode)(struct super_block *sb);  /* 分配 inode */
    void (*destroy_inode)(struct inode *);                  /* 销毁 inode */
    void (*dirty_inode)(struct inode *, int flags);         /* 标记 inode 脏 */
    int (*write_inode)(struct inode *, struct writeback_control *);  /* 写 inode 到磁盘 */
    int (*drop_inode)(struct inode *);                       /* 释放 inode */
    void (*evict_inode)(struct inode *);                     /* 清除 inode */
    void (*put_super)(struct super_block *);                 /* 释放超级块 */
    int (*sync_fs)(struct super_block *sb, int wait);        /* 同步文件系统 */
    int (*freeze_fs)(struct super_block *);                  /* 冻结文件系统 */
    int (*unfreeze_fs)(struct super_block *);                /* 解冻 */
    int (*statfs)(struct dentry *, struct kstatfs *);        /* 文件系统统计 */
    /* ... */
};

5.3.3 `struct inode` — 索引节点

源码位置：include/linux/fs.h

inode 是文件系统中描述一个文件的元数据结构（不包含文件名）：

struct inode {
    umode_t i_mode;              /* 文件类型和权限（S_IFREG/S_IFDIR/S_IFLNK 等 + rwx） */
    unsigned short i_opflags;
    kuid_t i_uid;                 /* 所有者 UID */
    kgid_t i_gid;                 /* 所属组 GID */
    unsigned int i_flags;         /* inode 标志（S_SYNC/S_DIRSYNC 等） */

    const struct inode_operations *i_op;  /* inode 操作函数表 */
    struct super_block *i_sb;             /* 所属超级块 */
    struct address_space *i_mapping;      /* 页缓存地址空间 */
    struct address_space i_data;           /* 内嵌的地址空间（通常 i_mapping = &i_data） */

    unsigned long i_ino;          /* inode 号 */
    __u32 i_nlink;                 /* 硬链接数 */
    off_t i_size;                  /* 文件大小（字节） */
    struct timespec64 i_atime;     /* 访问时间 */
    struct timespec64 i_mtime;     /* 修改时间 */
    struct timespec64 i_ctime;     /* 状态改变时间 */

    spinlock_t i_lock;             /* inode 锁 */
    atomic_t i_count;               /* 引用计数 */
    struct hlist_node i_hash;       /* inode 哈希表节点（通过 inode 号快速查找） */
    struct list_head i_lru;         /* LRU 链表节点（用于 inode 缓存回收） */
    struct list_head i_sb_list;     /* 超级块的 inode 链表节点 */
    struct list_head i_wb_list;     /* 回写链表节点 */

    /* 块设备相关 */
    sector_t i_blocks;              /* 占用的块数（512 字节为单位） */
    unsigned short i_bytes;         /* 最后一个块的有效字节数 */

    void *i_private;                /* 文件系统私有数据（ext4 的 ext4_inode_info） */
    /* ... */
};

inode 操作函数表 inode_operations：

struct inode_operations {
    struct dentry *(*lookup)(struct inode *, struct dentry *, unsigned int);  /* 目录查找 */
    int (*create)(struct inode *, struct dentry *, umode_t, bool);             /* 创建文件 */
    int (*link)(struct dentry *, struct inode *, struct dentry *);             /* 硬链接 */
    int (*unlink)(struct inode *, struct dentry *);                             /* 删除文件 */
    int (*symlink)(struct inode *, struct dentry *, const char *);              /* 符号链接 */
    int (*mkdir)(struct inode *, struct dentry *, umode_t);                     /* 创建目录 */
    int (*rmdir)(struct inode *, struct dentry *);                              /* 删除目录 */
    int (*mknod)(struct inode *, struct dentry *, umode_t, dev_t);             /* 创建设备文件 */
    int (*rename)(struct inode *, struct dentry *, struct inode *, struct dentry *, unsigned int);  /* 重命名 */
    int (*setattr)(struct user_namespace *, struct dentry *, struct iattr *);  /* 设置属性（chmod/chown 等） */
    int (*getattr)(const struct path *, struct kstat *, u32, unsigned int);    /* 获取属性 */
    ssize_t (*listxattr)(struct dentry *, char *, size_t);                      /* 列出扩展属性 */
    /* ... */
};

设计要点：

i_mode 的高 4 位表示文件类型（S_IFREG 普通文件、S_IFDIR 目录、S_IFLNK 符号链接、S_IFCHR 字符设备、S_IFBLK 块设备、S_IFIFO 管道、S_IFSOCK socket），低 12 位是权限位（rwxrwxrwx + setuid/setgid/sticky）。
i_mapping 指向该文件的页缓存地址空间。对于普通文件，i_mapping = &i_data（内嵌的 address_space）。对于设备文件，i_mapping 指向块设备的地址空间。
i_private 是文件系统私有数据指针，ext4 用它指向 ext4_inode_info（包含 ext4 特有的 extent 树、预分配信息等）。这是面向对象的"继承"：ext4_inode_info 内嵌 struct inode，通过 container_of 从 inode 找到 ext4_inode_info。

5.3.4 `struct file` — 打开的文件

struct file {
    struct path f_path;            /* 文件路径（dentry + vfsmount） */
    struct inode *f_inode;         /* 关联的 inode（f_path.dentry->d_inode 的缓存） */
    const struct file_operations *f_op;  /* 文件操作函数表 */
    unsigned int f_flags;           /* 打开标志（O_RDONLY/O_WRONLY/O_APPEND/O_NONBLOCK 等） */
    fmode_t f_mode;                 /* 访问模式（FMODE_READ/FMODE_WRITE） */
    loff_t f_pos;                   /* 当前文件偏移（读写位置） */
    struct fown_struct f_owner;     /* 所有者（用于 SIGIO 异步通知） */
    void *private_data;             /* 驱动/文件系统私有数据 */
    struct address_space *f_mapping; /* 页缓存（通常等于 inode->i_mapping） */
    /* ... */
};

文件操作函数表 file_operations：

struct file_operations {
    struct module *owner;
    loff_t (*llseek)(struct file *, loff_t, int);            /* 定位（lseek） */
    ssize_t (*read)(struct file *, char __user *, size_t, loff_t *);  /* 读 */
    ssize_t (*write)(struct file *, const char __user *, size_t, loff_t *);  /* 写 */
    ssize_t (*read_iter)(struct kiocb *, struct iov_iter *);  /* 迭代读（现代接口） */
    ssize_t (*write_iter)(struct kiocb *, struct iov_iter *);  /* 迭代写（现代接口） */
    int (*iterate)(struct file *, struct dir_context *);      /* 读目录 */
    unsigned int (*poll)(struct file *, struct poll_table_struct *);  /* poll/select/epoll */
    long (*unlocked_ioctl)(struct file *, unsigned int, unsigned long);  /* ioctl */
    long (*compat_ioctl)(struct file *, unsigned int, unsigned long);    /* 32位兼容 ioctl */
    int (*mmap)(struct file *, struct vm_area_struct *);       /* 内存映射 */
    int (*open)(struct inode *, struct file *);                /* 打开 */
    int (*flush)(struct file *, fl_owner_t id);                /* 刷新 */
    int (*release)(struct inode *, struct file *);             /* 关闭 */
    int (*fsync)(struct file *, loff_t, loff_t, int datasync);  /* 同步到磁盘 */
    int (*aio_fsync)(struct kiocb *, int datasync);            /* 异步 fsync */
    int (*fadvise)(struct file *, loff_t, loff_t, int);       /* 预读建议 */
    /* ... */
};

关键设计：

f_pos 是文件偏移，每次 read/write 后自动更新。lseek() 可以修改它。O_APPEND 模式下每次写都定位到文件末尾。
private_data 是驱动/文件系统的私有数据，设备驱动常用它存储设备上下文。
现代内核推荐使用 read_iter/write_iter 代替传统的 read/write，因为迭代器接口支持分散/聚集 IO（多个缓冲区）和异步 IO（io_uring）。

5.3.5 `struct address_space` — 页缓存地址空间

struct address_space {
    struct inode *host;            /* 所属 inode */
    struct xarray i_pages;         /* 页缓存（XArray，替代了原来的 radix_tree） */
    gfp_t gfp_mask;                /* 分配页的标志 */
    atomic_t i_mmap_writable;      /* 可写映射计数 */
    struct rb_root_cached i_mmap;  /* 映射该文件的所有 VMA 的区间树（优先搜索树） */
    struct rw_semaphore i_mmap_rwsem; /* 保护 i_mmap */
    unsigned long nrpages;          /* 缓存页数 */
    const struct address_space_operations *a_ops;  /* 地址空间操作函数表 */
    unsigned long flags;            /* 标志（AS_EIO/AS_ENOSPC 等） */
    /* ... */
};

地址空间操作函数表 address_space_operations：

struct address_space_operations {
    int (*writepage)(struct page *, struct writeback_control *);       /* 写一页 */
    int (*readpage)(struct file *, struct page *);                     /* 读一页 */
    int (*writepages)(struct address_space *, struct writeback_control *); /* 批量回写 */
    int (*set_page_dirty)(struct page *);                              /* 标记页脏 */
    int (*readpages)(struct file *, struct address_space *,
                     struct list_head *, unsigned int);                /* 旧式预读接口 */
    void (*readahead)(struct readahead_control *);                     /* 预读接口 */
    int (*write_begin)(struct file *, struct address_space *,
                       loff_t, unsigned int, unsigned int,
                       struct page **, void **);
    int (*write_end)(struct file *, struct address_space *,
                     loff_t, unsigned int, unsigned int,
                     struct page *, void *);
    void (*invalidatepage)(struct page *, unsigned int, unsigned int);
    int (*releasepage)(struct page *, gfp_t);
    sector_t (*bmap)(struct address_space *, sector_t);
    void (*freepage)(struct page *);
    /* ... */
};

页缓存的核心数据结构 XArray：

早期内核使用 radix tree（基数树）管理页缓存，5.15 版本已替换为 XArray（更高效、更简洁的实现）。
XArray 是一个稀疏数组，索引是文件内的页偏移（pgoff_t），值是 struct page 指针。
支持标记（mark）：如 PAGECACHE_TAG_DIRTY（脏页）、PAGECACHE_TAG_WRITEBACK（正在回写），可以快速遍历所有脏页。
查找会沿 XArray 的分层节点按索引逐级下降；树高受索引位宽限制，并随当前索引范围变化。它不是“无论规模都只访问一两次”的固定常数操作。

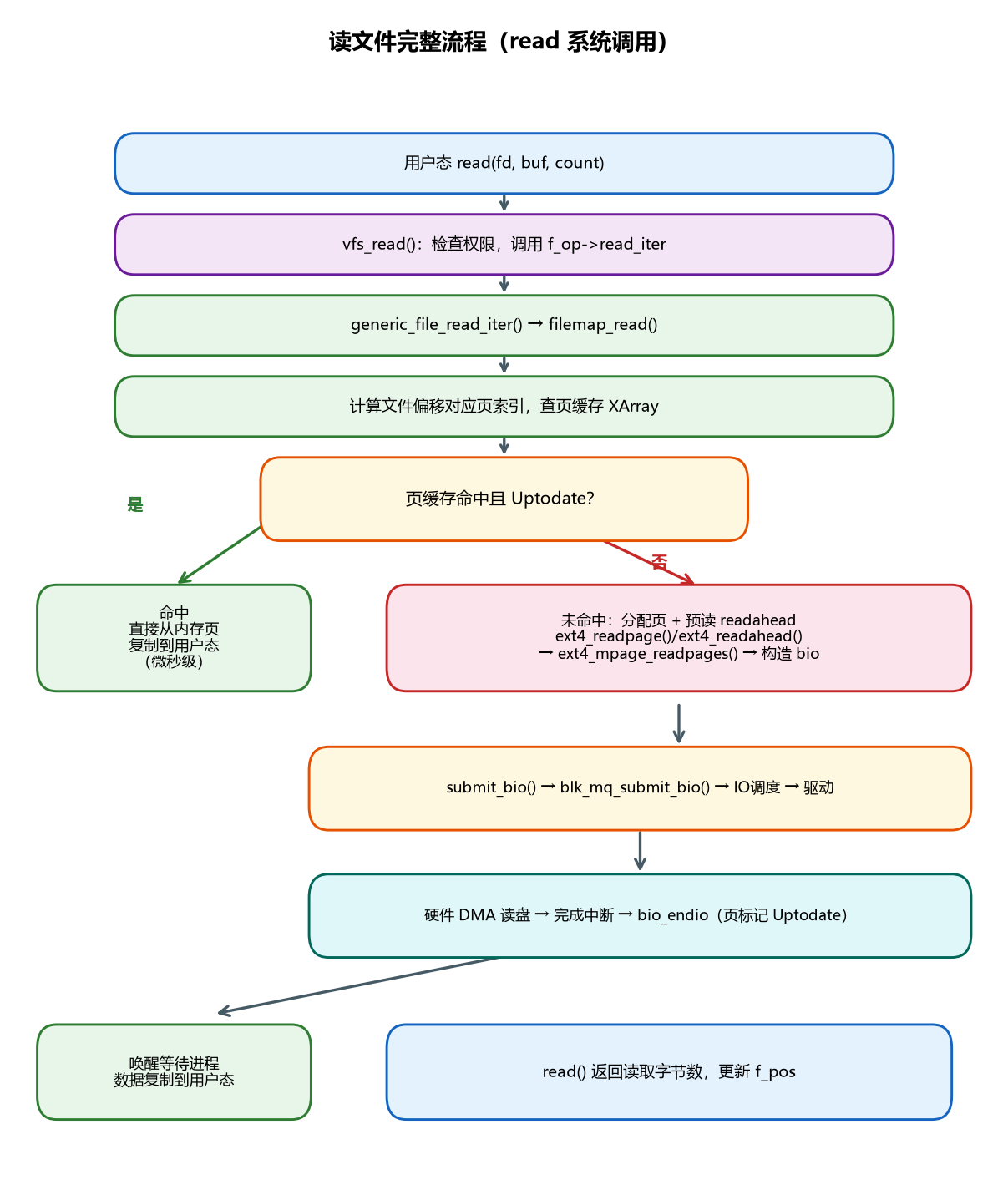

5.4 读文件完整流程

以 read() 系统调用为例，跟踪从用户态到磁盘的完整路径：

5.4.1 系统调用入口

用户态 read(fd, buf, count)
  │
  ▼ 系统调用
sys_read() → ksys_read()
  │
  ▼
vfs_read()  —— VFS 层
  │  1. 检查文件描述符 fd 是否有效
  │  2. 检查文件访问模式（是否可读）
  │  3. 调用 file->f_op->read 或 read_iter
  │
  ▼

5.4.2 VFS 层：`vfs_read()`

ssize_t vfs_read(struct file *file, char __user *buf, size_t count, loff_t *pos)
{
    /* 检查访问权限 */
    if (!(file->f_mode & FMODE_READ))
        return -EBADF;

    /* 检查文件位置 */
    if (unlikely(!access_ok(buf, count)))
        return -EFAULT;

    /* 调用文件系统的读操作 */
    if (file->f_op->read)
        ret = file->f_op->read(file, buf, count, pos);
    else if (file->f_op->read_iter)
        ret = new_sync_read(file, buf, count, pos);
    else
        ret = -EINVAL;

    /* 通知监控、更新统计 */
    if (ret > 0) {
        fsnotify_access(file);
        add_rchar(current, ret);
    }
    return ret;
}

5.4.3 通用读：`generic_file_read_iter()` → `filemap_read()`

对于普通文件，ext4 的 file_operations.read_iter 指向 generic_file_read_iter()，最终调用 filemap_read()：

generic_file_read_iter()
  → filemap_read()  —— 页缓存层（mm/filemap.c）
    │
    ├─ 1. 计算文件偏移对应的起始页索引和结束页索引
    │
    ├─ 2. 遍历需要读取的每一页：
    │     ├─ 在页缓存（XArray）中查找页
    │     ├─ 命中且页有效（Uptodate）→ 直接从内存页复制数据到用户态
    │     ├─ 未命中 → 分配页，发起磁盘读
    │     │     → page_cache_sync_readahead() / page_cache_async_readahead()
    │     │     → 预读算法：检测顺序读模式，提前读取后续页面
    │     │     → 单页补读走 mapping->a_ops->readpage()；成批预读走 a_ops->readahead()
    │     │     → 构造 bio，提交给块层
    │     │     → 等待 IO 完成（页锁）
    │     └─ 数据从页缓存复制到用户态缓冲区
    │
    └─ 3. 更新文件偏移 f_pos，返回读取字节数

5.4.4 预读（Read-ahead）机制

预读是提高读性能的关键技术：

当检测到进程在顺序读文件时（连续访问的页号递增），内核会提前读取后续页面（通常一次预读 128KB~2MB）。
预读是异步的：预读请求提交后，进程只需等待当前需要的页，后续页在后台读取。
预读窗口动态调整：顺序读时窗口逐渐增大（最大 2MB），随机读时窗口缩小甚至禁用预读。
预读的核心函数：ondemand_readahead()（mm/readahead.c），根据访问模式计算预读窗口大小。

5.4.5 文件系统层：`ext4_readpage()` / `ext4_readahead()`

在 Linux 5.15.220 中，ext4 仍使用 page 接口而不是后续版本的 folio 读接口：单页读取进入 ext4_readpage()，预读进入 ext4_readahead()；两者都复用 ext4_mpage_readpages() 完成普通文件数据读取。主要工作包括：

通过 ext4 的 extent 树查找文件逻辑块对应的磁盘物理块号。
构造 bio（块 IO 请求），将连续的物理块合并为一个 bio。
调用 submit_bio() 提交给块层。

extent 映射：ext4 使用 extent（区段）代替传统的间接块映射。一个 extent 描述一段连续的物理块（起始块号 + 长度），比间接块更高效（大文件只需要少量 extent，而间接块需要多级索引块）。extent 存储在 inode 的 i_block 字段中（内联 extent，最多 4 个），超过 4 个 extent 时使用 extent 树（B+ 树）存储。

5.4.6 块层：`submit_bio()` → `blk_mq_submit_bio()`

submit_bio()  —— block/blk-core.c
  │  1. IO 统计（PGPGIN/PGPGOUT）
  │  2. cgroup IO 节流检查
  │
  ▼
submit_bio_noacct()
  → __submit_bio()
    → blk_mq_submit_bio()  —— 多队列块层
      │
      ├─ 1. 为 bio 分配请求标签（tag）
      ├─ 2. 将 bio 转换为 request（或直接 bio-based）
      ├─ 3. 进入 IO 调度器（如果启用了调度器）
      │     - mq-deadline：按 LBA 排序 + 截止时间保证
      │     - kyber：基于延迟的调度
      │     - bfq：预算公平队列，按进程分配 IO 带宽
      │     - none：不调度，直接提交（NVMe 默认）
      ├─ 4. 调用驱动的 queue_rq() 将请求提交到硬件队列
      └─ 5. 触发硬件 DMA 传输

5.4.7 驱动与硬件

块设备驱动（如 NVMe 驱动）：

将 block 层的 request 转换为设备特定的命令（如 NVMe 的 SQE，Submission Queue Entry）。
将命令写入设备的提交队列（Submission Queue），通过门铃寄存器（Doorbell）通知设备。
设备执行 DMA，将数据从磁盘传输到内存（读）或从内存传输到磁盘（写）。
完成后，设备将完成队列条目（CQE，Completion Queue Entry）写入完成队列，触发中断。
驱动中断处理程序处理 CQE，调用 bio_endio() 通知 bio 完成。
bio_endio() 调用 bio 的 bi_end_io 回调（对于读，是 mpage_end_io，标记页为 Uptodate，解锁页，唤醒等待的进程）。

5.4.8 完成与返回

IO 完成后：

页被标记为 PG_uptodate（数据有效）。
页锁被释放，等待在页上的进程被唤醒。
filemap_read() 将数据从页缓存复制到用户态缓冲区。
更新文件偏移 f_pos。
read() 返回复制的字节数。

5.5 写文件完整流程

5.5.1 Write-back 机制

Linux 默认使用 write-back（写回）机制：

写操作只写页缓存（内存），标记页为脏（Dirty），立即返回。
脏页由内核线程（flusher/bdi_writeback）异步批量写回磁盘。
缓冲写把多数前台写入的等待从设备完成路径移到页缓存更新路径；实际加速幅度取决于介质、队列、写入模式以及是否要求同步持久化，不能用固定倍数概括。
代价是异常断电时可能丢失最近的写入（未刷盘的脏页）。

脏页回写由一组阈值共同控制（默认值见 mm/page-writeback.c，参数语义见 Documentation/admin-guide/sysctl/vm.rst）：

周期性回写：flusher 线程每 dirty_writeback_centisecs（默认 500，即 5 秒）唤醒一次，把脏龄超过 dirty_expire_centisecs（默认 3000，即 30 秒）的脏页写回。要区分这两个值：5 秒是唤醒周期，30 秒是"多脏才算老、本次需要回写"的年龄门槛。
后台比例阈值：脏页占可用内存的比例达到 dirty_background_ratio（默认 10%）时，后台 flusher 开始异步回写，写进程本身不被阻塞。
硬比例阈值：达到 vm_dirty_ratio（默认 20%）时，正在写的进程自己进入同步回写、被限流（throttle），直到脏页比例降下来，以此给磁盘回写留出追赶时间。
内存压力：内存不足时，页面回收路径遇到脏页也会触发回写。
主动同步：fsync()/fdatasync()/sync() 系统调用主动回写。

5.5.2 写流程

用户态 write(fd, buf, count)
  │
  ▼
sys_write() → ksys_write() → vfs_write()
  │
  ▼
ext4_file_write_iter() → ext4_buffered_write_iter()
  → generic_perform_write()  —— 页缓存层
  │
  ├─ 1. ext4_write_checks() 检查写入范围、追加等条件
  ├─ 2. 按页循环：
  │     ├─ a_ops->write_begin() 准备并锁定页缓存页，必要时读取部分页旧数据
  │     ├─ copy_page_from_iter_atomic() 把用户数据复制到页
  │     ├─ a_ops->write_end() 完成文件系统记账，更新 i_size 并设置页脏状态
  │     └─ balance_dirty_pages_ratelimited() 在脏页过多时限流写进程
  │
  ├─ 3. 更新 ki_pos；若是 O_SYNC/O_DSYNC，再由 generic_write_sync() 等待持久化
  └─ 4. 普通缓冲写通常返回已复制的字节数，不等待数据真正落盘
        │
        ▼ （异步，稍后由 flusher 线程回写）
  writeback_sb_inodes() → writeback_single_inode()
    → do_writepages() → mapping->a_ops->writepages()
      → ext4_writepages()
        → mpage_prepare_extent_to_map() 收集待写区段
        → mpage_map_and_submit_extent() / mpage_map_and_submit_buffers() 映射并提交页面
        → submit_bio() → 块层 → 驱动 → 磁盘
        → 完成后清除页的 Dirty 标志

5.5.3 `fsync()`：强制同步

fsync(fd) 强制将文件的脏页和元数据（inode）同步到磁盘：

调用 filemap_fdatawrite() 提交文件所有脏页的写回。
等待所有写回完成（filemap_fdatawait()）。
调用 file->f_op->fsync() 同步 inode 元数据到磁盘。
对于支持 journal（日志）的文件系统（ext4/xfs），还需要等待日志提交。

fdatasync() 是 fsync() 的轻量版本，只同步数据和必要的元数据（如文件大小），不同步访问时间等非必要元数据，性能更好。

5.6 块层与 IO 调度

5.6.1 `struct bio` — 块 IO 请求

源码位置：include/linux/blk_types.h

bio（block IO）是块层的核心数据结构，描述一次块 IO 请求：

struct bio {
    struct bio *bi_next;            /* 请求队列链表 */
    struct block_device *bi_bdev;   /* 目标块设备 */
    unsigned int bi_opf;            /* 操作类型和标志（REQ_OP_READ/WRITE/DISCARD 等） */
    unsigned short bi_flags;        /* BIO_* 标志 */
    unsigned short bi_ioprio;       /* IO 优先级 */
    blk_status_t bi_status;         /* 完成状态 */
    atomic_t __bi_remaining;        /* 剩余未完成的分段数（bio 被拆分时使用） */

    struct bvec_iter bi_iter;       /* 当前迭代位置（扇区号、段索引、偏移） */

    bio_end_io_t *bi_end_io;        /* IO 完成回调函数 */
    void *bi_private;                /* 回调函数的私有数据 */

    unsigned short bi_vcnt;          /* bio_vec 数量 */
    unsigned short bi_max_vecs;      /* 最大 bio_vec 数 */
    struct bio_vec *bi_io_vec;       /* 散列表（指向内存页的数组） */
    struct bio_vec bi_inline_vecs[]; /* 内联的 bio_vec（小请求避免二次分配） */
};

struct bio_vec — 散列表项：

struct bio_vec {
    struct page *bv_page;    /* 指向内存页 */
    unsigned int bv_len;     /* 数据长度 */
    unsigned int bv_offset;  /* 页内偏移 */
};

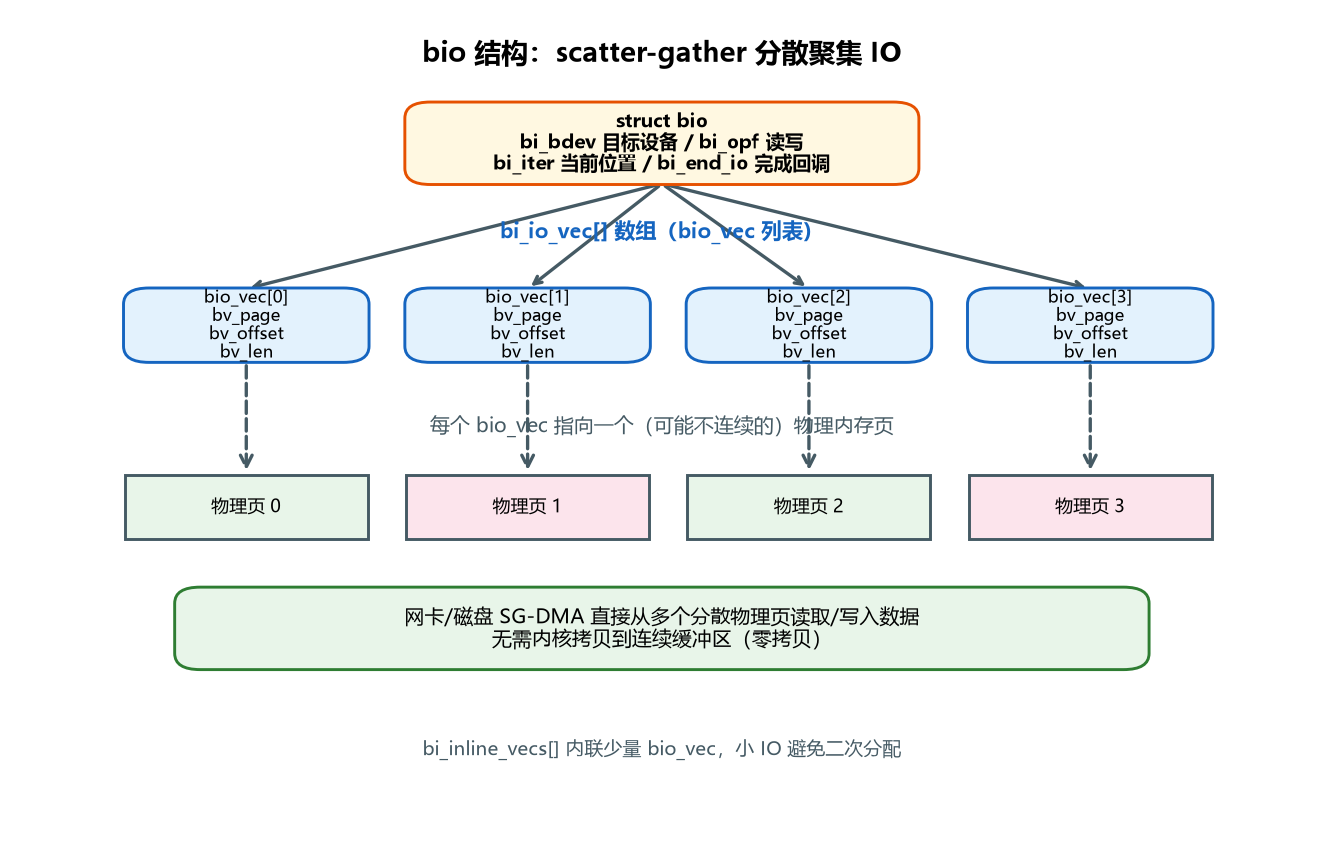

关键设计：

bi_io_vec 是一个 bio_vec 数组，每个元素描述一个内存页中的一段数据。这使得 bio 可以描述分散在多个物理页中的数据（scatter-gather DMA），无需数据拷贝。
bi_iter 记录当前处理到哪个扇区、哪个 bio_vec，支持 bio 被设备驱动分段处理（如设备一次只能处理一定大小的 IO）。
bi_end_io 是完成回调，IO 完成后由驱动调用，通知上层（如标记页 Uptodate、唤醒等待进程）。
bi_inline_vecs 是内联的 bio_vec 数组，对于小 IO（少于内联数量）不需要额外分配 bio_vec 数组，减少内存分配开销。

5.6.2 `submit_bio()` 详解

源码位置：block/blk-core.c

blk_qc_t submit_bio(struct bio *bio)
{
    /* cgroup IO 节流：如果 bio 属于被限流的 cgroup，延迟提交 */
    if (blkcg_punt_bio_submit(bio))
        return BLK_QC_T_NONE;

    /* IO 统计 */
    if (bio_has_data(bio)) {
        unsigned int count;
        if (op_is_write(bio_op(bio)))
            count_vm_events(PGPGOUT, count);  /* 写扇区数 */
        else {
            task_io_account_read(bio->bi_iter.bi_size);
            count_vm_events(PGPGIN, count);   /* 读扇区数 */
        }
    }

    /* 如果是读操作且属于 workingset（活跃工作集），标记内存压力 */
    if (bio_op(bio) == REQ_OP_READ && bio_flagged(bio, BIO_WORKINGSET)) {
        psi_memstall_enter(&pflags);
        ret = submit_bio_noacct(bio);
        psi_memstall_leave(&pflags);
        return ret;
    }

    return submit_bio_noacct(bio);
}

submit_bio_noacct() → __submit_bio() → blk_mq_submit_bio()，进入多队列块层。

5.6.3 blk-mq 多队列块层

传统的单队列块层（Single Queue）有一个全局请求队列和锁，在多 CPU 高并发下成为瓶颈。blk-mq（Multi-Queue）从 3.13 版本引入，5.15 已成为默认（单队列已移除）：

┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐
│  CPU 0   │ │  CPU 1   │ │  CPU 2   │ │  CPU 3   │
│ 提交 bio  │ │ 提交 bio  │ │ 提交 bio  │ │ 提交 bio  │
└────┬─────┘ └────┬─────┘ └────┬─────┘ └────┬─────┘
     │              │              │              │
     ▼              ▼              ▼              ▼
┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐
│ 软件队列0 │ │ 软件队列1 │ │ 软件队列2 │ │ 软件队列3 │  per-CPU，无锁
│(blk_mq_ctx)│ │(blk_mq_ctx)│ │(blk_mq_ctx)│ │(blk_mq_ctx)│
└────┬─────┘ └────┬─────┘ └────┬─────┘ └────┬─────┘
     │              │              │              │
     └──────────────┴──────┬───────┴──────────────┘
                           │ 映射（CPU → 硬件队列）
                           ▼
                    ┌─────────────┐
                    │  硬件队列 0  │  → 驱动 queue_rq() → 设备
                    │  硬件队列 1  │  → 驱动 queue_rq() → 设备
                    │  硬件队列 2  │  → 驱动 queue_rq() → 设备
                    │  硬件队列 3  │  → 驱动 queue_rq() → 设备
                    └─────────────┘

关键设计：

软件队列（Software Queue）：每 CPU 一个，提交 bio 时无需加锁（per-CPU 数据）。
硬件队列（Hardware Queue）：对应设备的硬件提交队列（如 NVMe 的 Submission Queue），数量由设备决定（NVMe 通常支持 64 个队列）。
映射：软件队列到硬件队列的映射（默认是 CPU 到硬件队列的轮询或亲和映射），减少硬件队列的锁竞争。
IO 调度器：可以在软件队列和硬件队列之间插入 IO 调度器（mq-deadline/kyber/bfq），对请求排序合并。对于 NVMe 等高性能设备，通常使用 none（不调度），直接提交。

5.6.4 IO 调度器

调度器	特点	适用场景
`none`	不调度，按提交顺序直接提交	NVMe SSD（低延迟、高 IOPS）
`mq-deadline`	按 LBA 排序合并，同时保证每个请求有截止时间（读 500ms/写 5s），避免饥饿	SSD（默认）
`kyber`	基于设备实际延迟动态调整读写队列深度，目标是控制延迟	对延迟敏感的 SSD
`bfq`	Budget Fair Queueing，按进程分配 IO 预算（带宽），类似 CFS 的思想，提供更好的交互体验	机械硬盘、桌面系统、需要 QoS 的场景

IO 调度的核心目标：

排序：按磁盘 LBA（逻辑块地址）排序，减少机械硬盘的寻道时间（对 SSD 意义不大但仍有合并作用）。
合并：将相邻的 IO 请求合并为一个大请求，减少设备交互次数。
公平性：保证每个进程/请求都能获得合理的 IO 带宽，不饿死。
延迟控制：保证请求在可接受的时间内完成。

5.7 文件系统实例：ext4 简介

ext4（Fourth Extended File System）是 Linux 最常用的文件系统，是 ext3 的后继者。关键特性：

Extent（区段）映射：用 extent（起始块号 + 长度）代替间接块映射，大文件更高效。extent 存储在 inode 的 i_block 中（内联 4 个 extent），超过则用 extent 树（B+ 树）。
日志（Journaling）：元数据日志（默认 ordered 模式），崩溃后快速恢复，无需漫长的 fsck。日志可以是文件系统内的 inode，也可以是外部设备。
延迟分配（Delayed Allocation）：写文件时不立即分配磁盘块，而是延迟到脏页回写时才分配。这样可以积累更多数据，分配更大的连续块，减少碎片。
多块分配（Multiblock Allocator）：一次调用分配多个连续块，而不是逐块分配，提高分配效率和连续性。
大文件支持：最大文件大小 16TB（4KB 块），最大文件系统大小 1EB。
时间戳精度：纳秒级时间戳（ext3 是秒级）。
快速 fsck：未使用的块组跳过检查，fsck 速度大幅提升。

ext4 的磁盘布局：

┌──────────────────────────────────────────────┐
│  Block Group 0        Block Group 1   ...    │
│ ┌──────────────────┐ ┌──────────────────┐     │
│ │ Super Block      │ │ Super Block(备份)│     │
│ │ Group Descriptors│ │ Group Desc(备份) │     │
│ │ Block Bitmap     │ │ Block Bitmap     │     │
│ │ Inode Bitmap     │ │ Inode Bitmap     │     │
│ │ Inode Table      │ │ Inode Table      │     │
│ │ Data Blocks      │ │ Data Blocks      │     │
│ └──────────────────┘ └──────────────────┘     │
└──────────────────────────────────────────────┘

文件系统被划分为多个块组（Block Group），每个块组包含自己的块位图、inode 位图、inode 表和数据块。块组的设计减少了文件数据和元数据之间的寻道距离（同一文件的 inode 和数据块尽量在同一个块组）。

5.8 存储子系统总结

用户态 open/read/write/mmap/fsync
        │
        ▼
VFS（统一接口，超级块/inode/dentry/file，函数表多态）
        │
        ▼
具体文件系统（ext4/xfs/btrfs）
  inode 元数据 + extent/块映射 + 日志
        │
        ▼
Page Cache（address_space + XArray）
  读：命中即返回，未命中读磁盘 + 预读
  写：写缓存标记 Dirty，异步回写（write-back）
        │
        ▼
Block 层（bio 构造 + IO 调度 + blk-mq 多队列）
  bio：scatter-gather 描述分散内存页
  IO 调度：排序/合并/公平性/延迟控制
  blk-mq：per-CPU 软件队列 + 硬件队列，减少锁竞争
        │
        ▼
块设备驱动（NVMe/SATA/SCSI）
  命令构造 + DMA + 中断完成
        │
        ▼
存储硬件（HDD/SSD/NVMe）

本章要点：

分层抽象：VFS → 文件系统 → 页缓存 → 块层 → 驱动，每层解决不同问题，通过函数表多态支持多种实现。
页缓存 + write-back：用内存缓存磁盘数据，写操作只写内存异步回写，将磁盘级延迟（毫秒）降低到内存级（微秒）。
预读与延迟分配：顺序读预取后续页，写延迟分配磁盘块，通过预测和批处理提高效率。
bio scatter-gather：用 bio_vec 数组描述分散内存页，支持 DMA 直接传输，无需数据拷贝。
blk-mq 多队列：per-CPU 软件队列 + 多硬件队列，消除全局锁瓶颈，适配现代多核 CPU 和高性能 NVMe 设备。
日志与一致性：文件系统日志（journal）保证崩溃后元数据一致性，快速恢复。

第五章存储子系统

第五章存储子系统

5.1 操作系统原理：文件与 IO 的本质

5.1.1 为什么需要文件系统

5.1.2 文件的抽象

5.1.3 IO 的方式

5.1.4 页缓存（Page Cache）

5.2 Linux 存储栈全景

5.3 VFS 虚拟文件系统

5.3.1 VFS 的设计思想

5.3.2 `struct super_block` — 超级块

5.3.3 `struct inode` — 索引节点

5.3.4 `struct file` — 打开的文件

5.3.5 `struct address_space` — 页缓存地址空间

5.4 读文件完整流程

5.4.1 系统调用入口

5.4.2 VFS 层：`vfs_read()`

5.4.3 通用读：`generic_file_read_iter()` → `filemap_read()`

5.4.4 预读（Read-ahead）机制

5.4.5 文件系统层：`ext4_readpage()` / `ext4_readahead()`

5.4.6 块层：`submit_bio()` → `blk_mq_submit_bio()`

5.4.7 驱动与硬件

5.4.8 完成与返回

5.5 写文件完整流程

5.5.1 Write-back 机制

5.5.2 写流程

5.5.3 `fsync()`：强制同步

5.6 块层与 IO 调度

5.6.1 `struct bio` — 块 IO 请求

5.6.2 `submit_bio()` 详解

5.6.3 blk-mq 多队列块层

5.6.4 IO 调度器

5.7 文件系统实例：ext4 简介

5.8 存储子系统总结

评论

留下评论

第五章 存储子系统

5.1 操作系统原理：文件与 IO 的本质

5.1.1 为什么需要文件系统

5.1.2 文件的抽象

5.1.3 IO 的方式

5.1.4 页缓存（Page Cache）

5.2 Linux 存储栈全景

5.3 VFS 虚拟文件系统

5.3.1 VFS 的设计思想

5.3.2 struct super_block — 超级块

5.3.3 struct inode — 索引节点

5.3.4 struct file — 打开的文件

5.3.5 struct address_space — 页缓存地址空间

5.4 读文件完整流程

5.4.1 系统调用入口

5.4.2 VFS 层：vfs_read()

5.4.3 通用读：generic_file_read_iter() → filemap_read()

5.4.4 预读（Read-ahead）机制

5.4.5 文件系统层：ext4_readpage() / ext4_readahead()

5.4.6 块层：submit_bio() → blk_mq_submit_bio()

5.4.7 驱动与硬件

5.4.8 完成与返回

5.5 写文件完整流程

5.5.1 Write-back 机制

5.5.2 写流程

5.5.3 fsync()：强制同步

5.6 块层与 IO 调度

5.6.1 struct bio — 块 IO 请求

5.6.2 submit_bio() 详解

5.6.3 blk-mq 多队列块层

5.6.4 IO 调度器

5.7 文件系统实例：ext4 简介

5.8 存储子系统总结

评论

留下评论

第五章存储子系统

5.3.2 `struct super_block` — 超级块

5.3.3 `struct inode` — 索引节点

5.3.4 `struct file` — 打开的文件

5.3.5 `struct address_space` — 页缓存地址空间

5.4.2 VFS 层：`vfs_read()`

5.4.3 通用读：`generic_file_read_iter()` → `filemap_read()`

5.4.5 文件系统层：`ext4_readpage()` / `ext4_readahead()`

5.4.6 块层：`submit_bio()` → `blk_mq_submit_bio()`

5.5.3 `fsync()`：强制同步

5.6.1 `struct bio` — 块 IO 请求

5.6.2 `submit_bio()` 详解
